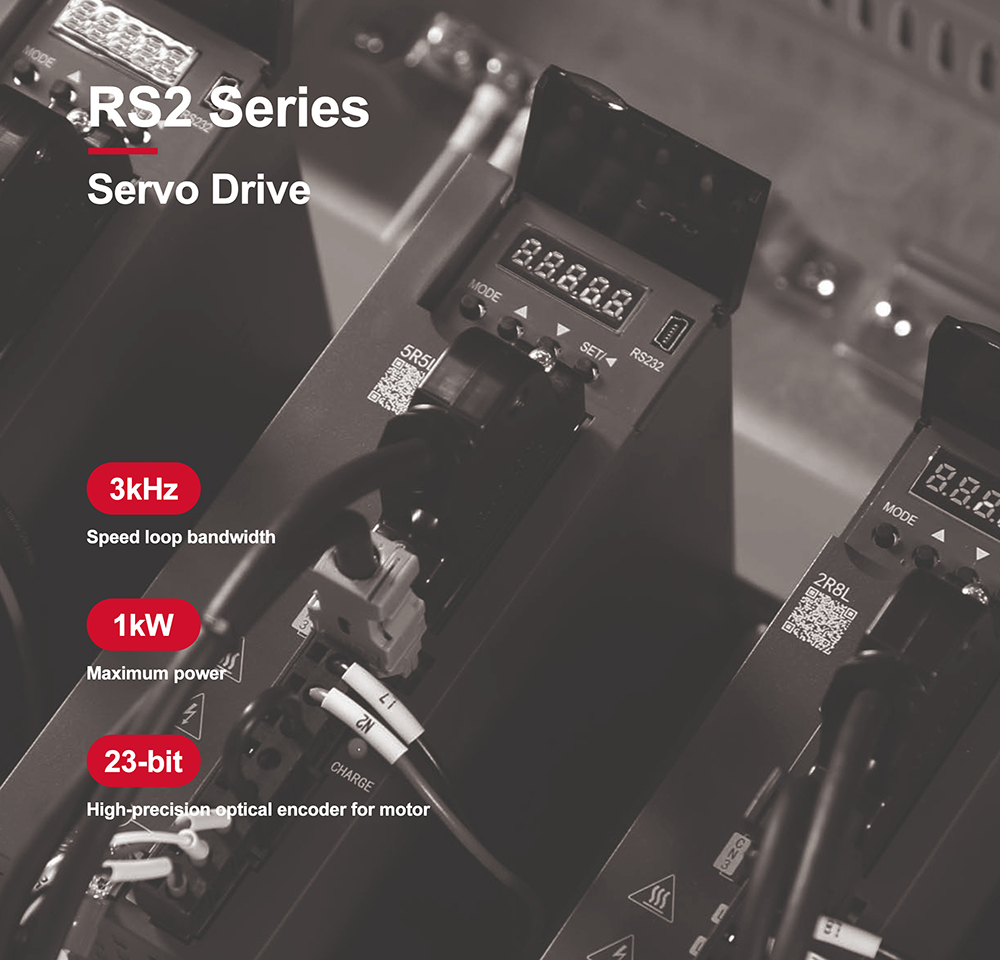

Ổ đĩa servo RS2

Kích thước A

Kích thước B

Không.

Tên

Không.

Tên

1

-

1

-

2

USB mini

2

USB mini

3

CN2

3

CN2

4

CN3

4

CN3

5

L1,L2

5

L1,L2

6

phanh

6

phanh

7

U,V,W

7

U,V,W

8

Vít đất

8

Vít đất

9

SẠC

9

SẠC

10

CN4/CN5

10

CN4/CN5

Mô tả:

① -: Màn hình kỹ thuật số bảy đoạn

②mini USB: Giao diện RS232, kết nối với PC

③CN2: Đầu nối tín hiệu đầu ra/đầu vào, được kết nối với bộ điều khiển khả trình (PLC) hoặc I/O điều khiển

④CN3: Giao diện bộ mã hóa, được kết nối với bộ mã hóa trên mô tơ servo

⑤L1, L2: Nguồn điện mạch chính, nối với nguồn điện 1 pha (nguồn điện 200~240VAC, 50/60Hz)

⑥Phanh: Sử dụng điện trở hãm bên ngoài

⑦U, V, W: Đầu ra truyền động servo, được kết nối với đầu nối nguồn động cơ (U, V, W)

⑧ Vít nối đất: Nối đất nguồn và nối đất động cơ

⑨CHARGE: Đèn báo nguồn

⑩CN4/CN5: cổng giao tiếp 485

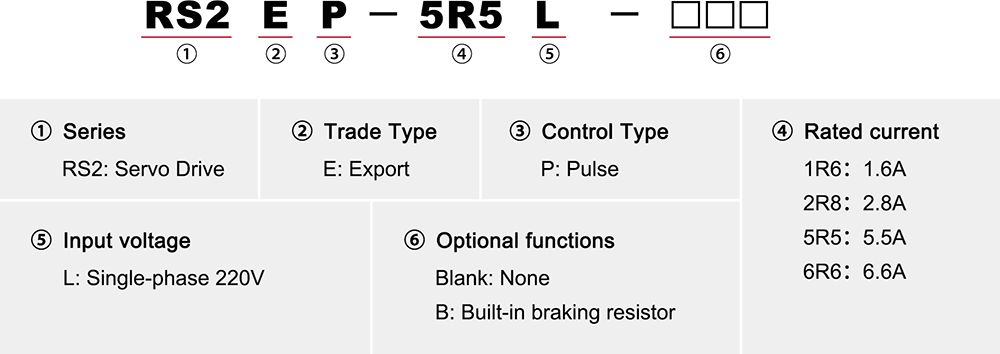

Thông số kỹ thuật điện truyền động một pha 220V

Mục

Kích thước A

Kích thước B

người mẫu

1R6L

2R8L

5R5L

6R6L

Công suất nguồn điện [kVA]

0.5

1

1.7

2

Dòng điện đầu ra liên tục [Cánh tay]

1.6

2.8

5.5

6.6

Dòng điện đầu ra tối đa tức thời [Arms]

5.9

9.3

16.9

17

Mạch chính

Dòng điện đầu vào liên tục [Cánh tay]

2.4

5

8.7

11

Mạch chính power supply

Một pha 200~240VAC, -15%~ 10%, 50/60Hz

Vòng điều khiển

Nguồn điện mạch điều khiển

Nguồn điện thanh cái, đầu vào nguồn điện chung và chỉnh lưu

Mất điện

Mạch chính power loss [W]

30.5

41

60.8

66.2

Mạch điều khiển mất điện [W]

Điện trở hãm

phanh resistor function

Tùy chọn

Giá trị điện trở [Ω]

50

50

50

50

Công suất [W]

30

30

50

50

Giá trị điện trở tối thiểu cho phép bên ngoài [Ω]

50

45

40

40

Phương pháp làm mát

Làm mát tự nhiên

Làm mát không khí

Mức quá điện áp

OVC III

Kích thước A

Kích thước B
