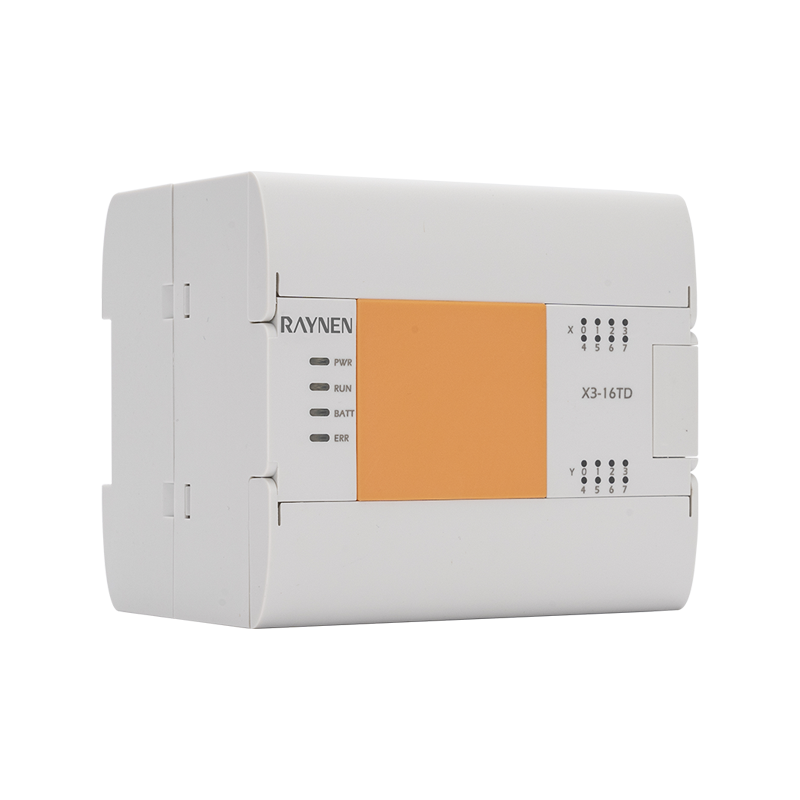

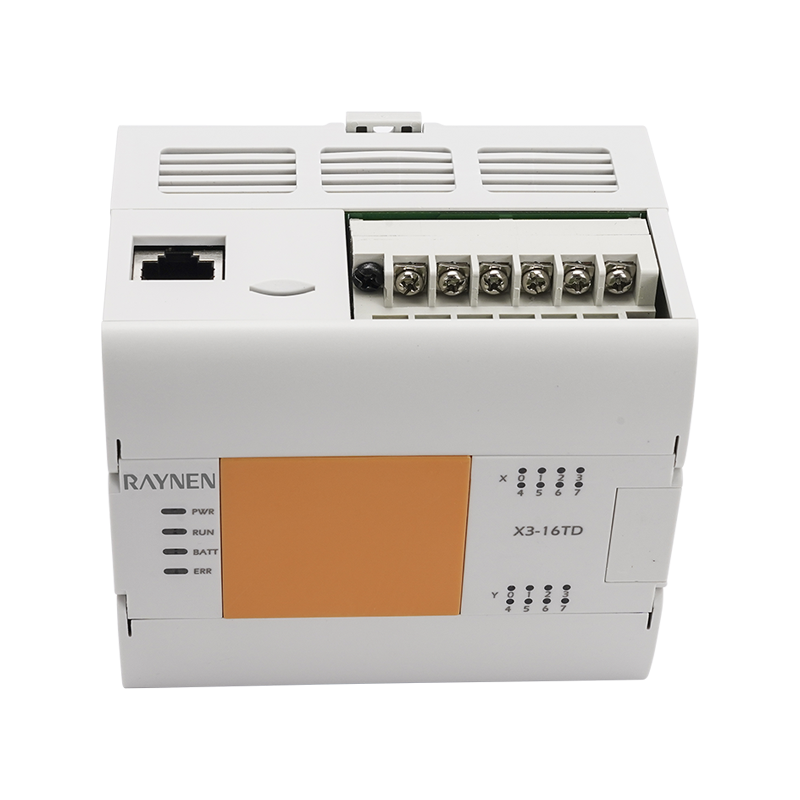

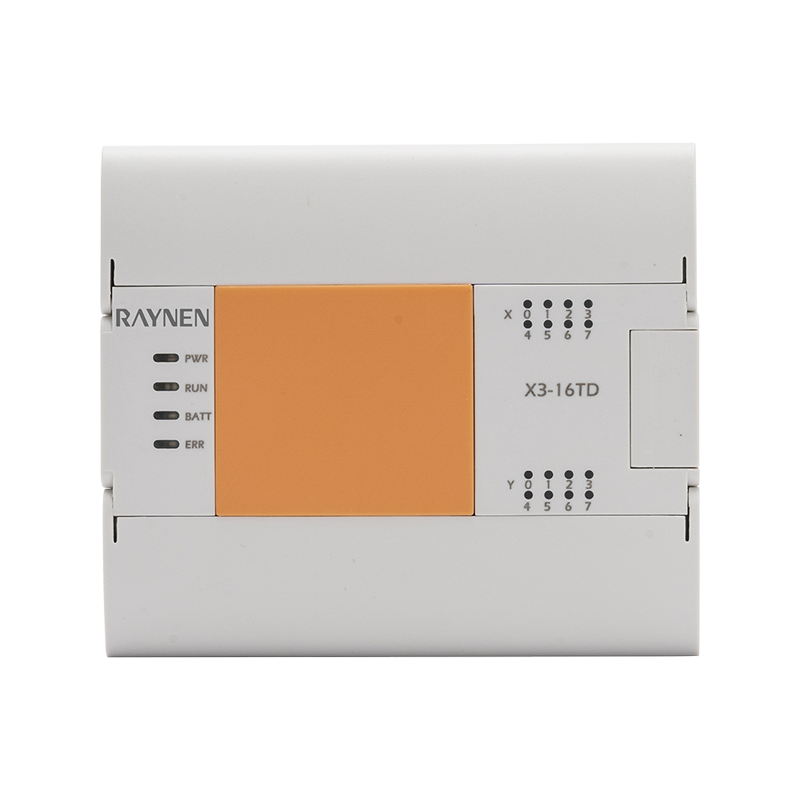

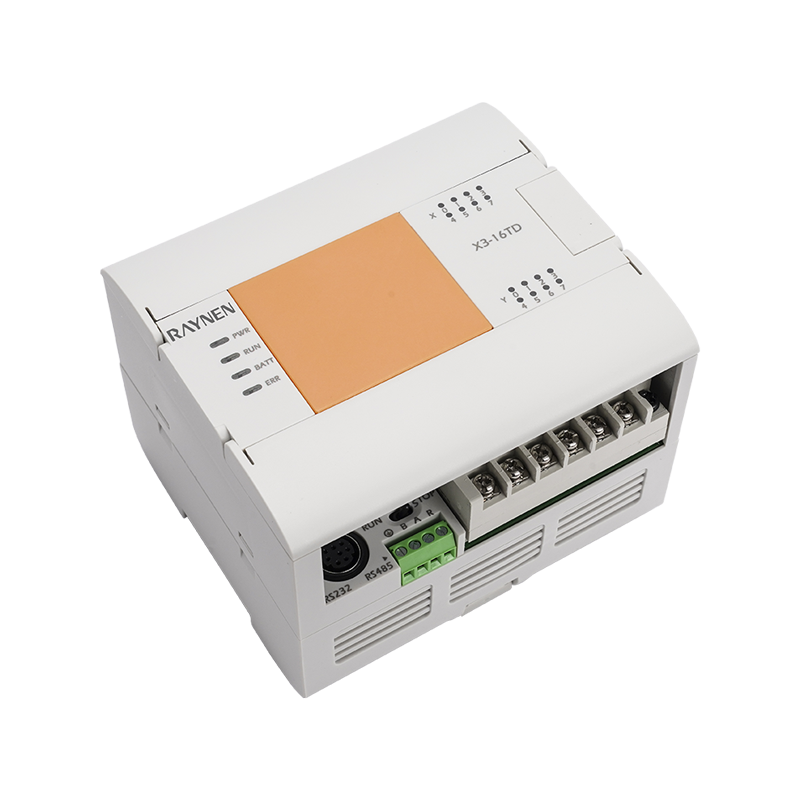

Tóm tắt sản phẩm
| | • Với đầu ra xung tốc độ cao 2-6 trục, đếm tốc độ cao, nội suy tuyến tính và nội suy cung và các chức năng điều khiển chuyển động khác; • Đồng hồ thời gian thực, dữ liệu nguồn được lưu vĩnh viễn; • Có thể mở rộng tối đa 7 mô-đun. |
Lợi thế
| | | | |
| Giao diện | Đầu vào/đầu ra | Thẻ mở rộng | bảng BD |
| Tích hợp cổng mạng RS232/485 | Bộ đếm tốc độ cao 3-8 kênh Xung tốc độ cao 2-6 trục 200K | Mô-đun Max 7 mở rộng | Hỗ trợ 1 bảng BD |
Danh pháp mẫu

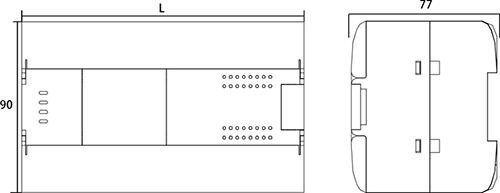

Kích thước sản phẩm (đơn vị: mm)
| |
|
tham số
| Mục | Thông số kỹ thuật nguồn | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Tiêu thụ điện năng | 10W | 12W | 12W | 13W | 14W |
| Điện áp nguồn | DC24V | ||||
| Dải điện áp | DC 20.4~28.8V | ||||
| Cho phép thời gian mất điện tức thời | Đối với sự cố mất điện tạm thời dưới 5ms, hoạt động sẽ tiếp tục | ||||
| Cầu chì điện | 60V 2A | ||||
| Dòng xung | 12A, dưới 0,5ms/28,8V DC | ||||
| DC24V được cấp nguồn | 300mA dưới đây | ||||
| Nguồn điện tích hợp DC5V | 800mA dưới đây | ||||
| Mục | Thông số kỹ thuật nguồn | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Số đầu vào | 8 | 14 | 16 | 24 | 36 | |
| Số tốc độ cao | Một pha 200KHz [3 chiếc] Pha AB 100KHz[3 chiếc] | Một pha 200KHz [4 chiếc], Pha AB 100KHz[4 chiếc] | Một pha 200KHz [8 chiếc] Pha AB 100KHz[4 chiếc] | |||
| Kiểu đầu vào | Loại chìm/loại nguồn | |||||
| Điện áp tín hiệu đầu vào | Loại nguồn DC: DC20.4V~28.8V | |||||
| Trở kháng đầu vào | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 ở trên | - | 5,6K | ||||
| Trên dòng điện cảm đầu vào | X0-X5 | 5mA ở trên | ||||
| X6-X7 | 4mA | 5mA ở trên | ||||
| X10 ở trên | - | 4mA ở trên | ||||
| TẮT Dòng điện cảm đầu vào | 1mA ở trên | |||||
| Thời gian phản hồi đầu vào | ＜4,5 mili giây | |||||
| Dạng tín hiệu đầu vào | Không có đầu vào tiếp điểm điện áp | |||||
| Đầu vào chìm: bóng bán dẫn cực thu mở NPN | ||||||
| Nguồn đầu vào: Transistor thu hở PNP | ||||||
| Cách ly vòng lặp đầu vào | Cách ly bộ ghép quang | |||||
| Hiển thị các hành động đầu vào | Đèn LED trên bảng sáng lên khi bộ ghép quang được điều khiển | |||||
| Mục | Thông số kỹ thuật nguồn | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Số đầu ra | 8 | 10 | 16 | 16 | 24 | |
| Tần số xung (Tối đa) | Kết thúc đơn 2 trục 200K | 4 trục đơn 200K | Kết thúc đơn 6 trục 200K | |||
| Loại đầu ra | Đầu ra bóng bán dẫn/cống | |||||
| Nguồn điện bên ngoài | DC5~30V | |||||
| Tải tối đa | Tải điện trở | 0,5A/chiều | ||||
| Tải cảm ứng | 12W/DC24V | |||||
| Tải đèn | 5W/DC24V | |||||
| Tải giữa | 5mA (DC5~24V) | |||||
| Thời gian đáp ứng | TẮT→BẬT | Tốc độ cao: dưới 5μs/trên 10mA (DC5 ~24V) | ||||
| Phổ biến: dưới 0,2ms/200mA trên (DC24V) | ||||||
| BẬT→TẮT | Tốc độ cao: dưới 5μs/trên 10mA (DC5 ~24V) | |||||
| Phổ biến: dưới 0,2ms/200mA trên (DC24V) | ||||||
| Cách ly vòng lặp | Cách ly bộ ghép quang | |||||
| Hiển thị các hành động đầu ra | Đèn LED trên bảng sáng lên khi bộ ghép quang được điều khiển | |||||
Tài nguyên thành phần phần mềm
| Mục | Hiệu suất | |
| Rơle đầu vào X | 256 điểm | X0~X377 |
| Rơle đầu ra Y | 256 điểm | Y0~Y377 |
| Rơle phụ M | 7680 điểm | M0~Khởi động chốt (Đặt vùng không tắt nguồn) |
| Chốt bắt đầu~kết thúc chốt (Đặt vùng giữ nguồn, Max M1023) | ||
| Chốt cuối ~M7679 (Khu vực giữ nguồn cố định) | ||
| Rơle phụ trợ đặc biệt SM | 512 điểm | SM8000~SM8511 |
| Rơle trạng thái S | 4096 điểm | S0~S4095 |
| hẹn giờ T | 200 điểm | T0~T199 (cơ sở thời gian 100ms) |
| T192~T199 (Chuyên môn chương trình con) | ||
| 46 điểm | T200~T245(cơ sở thời gian 10ms) | |
| 4 điểm | T246~T249(Loại tích lũy 1ms) | |
| 6 điểm | T250~T255(Loại tích lũy 100ms) | |
| 256 điểm | T256~T511(cơ sở thời gian 1ms) | |
| Bộ đếm 16 bit | 200 điểm | C0~C199 |
| Bộ đếm 32 bit | 56 điểm | C200~C234 |
| Bộ đếm tốc độ cao | - | C235~C255 |
| Thanh ghi dữ liệu D | 8000 điểm | D0~D7999 |
| Thanh ghi dữ liệu đặc biệt SD | 512 điểm | SD8000~SD8511 |
| thanh ghi chỉ mục | 16 điểm | V0~V7, Z0~Z7 |
| Thanh ghi mở rộng | 32768 điểm | R0~R32767 |
| Con trỏ | 4096 điểm | P0~P4095 |
| Bị gián đoạn | 6 điểm | I00*~I50* Ngắt đầu vào |
| 3 điểm | I6**~I8** Ngắt thời gian | |
| 6 điểm | I010~I060 Ngắt bộ đếm tốc độ cao | |
| Điều khiển chính bằng cách lồng nhau | 8 điểm | N0~N7 |
| hằng số K | - | Phạm vi 16 bit: -32768~ 32767, phạm vi 32 bit: -2147483648~ 2147483647 |
| hằng số H | - | Phạm vi 16 bit: 0~FFFF, phạm vi 32 bit: 0~FFFFFFFF |
| Số thực(E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Chuỗi ký tự | - | Độ dài tối đa của ký tự nửa góc được đóng khung bởi " " là 32 ký tự |
Bộ đếm tốc độ cao
| đầu vào Phân phối | Bộ đếm một pha | Bộ đếm pha AB | Bộ đếm pha AB | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | bạn/D | | | | | | | | bạn/D | | | bạn | | | bạn | | A | A | | | |
| X1 | | bạn/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | bạn/D | | | | | | | bạn/D | | | bạn | | R | | R | | A | | |
| X3 | | | | bạn/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | bạn/D | | | | | S | | | | bạn | | bạn | | | | A | |
| X5 | | | | | | bạn/D | | | | | bạn/D | | | D | | D | | | | B | |
| X6 | | | | | | | bạn/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | bạn/D | | | S | | | | | S | | | | | B |
