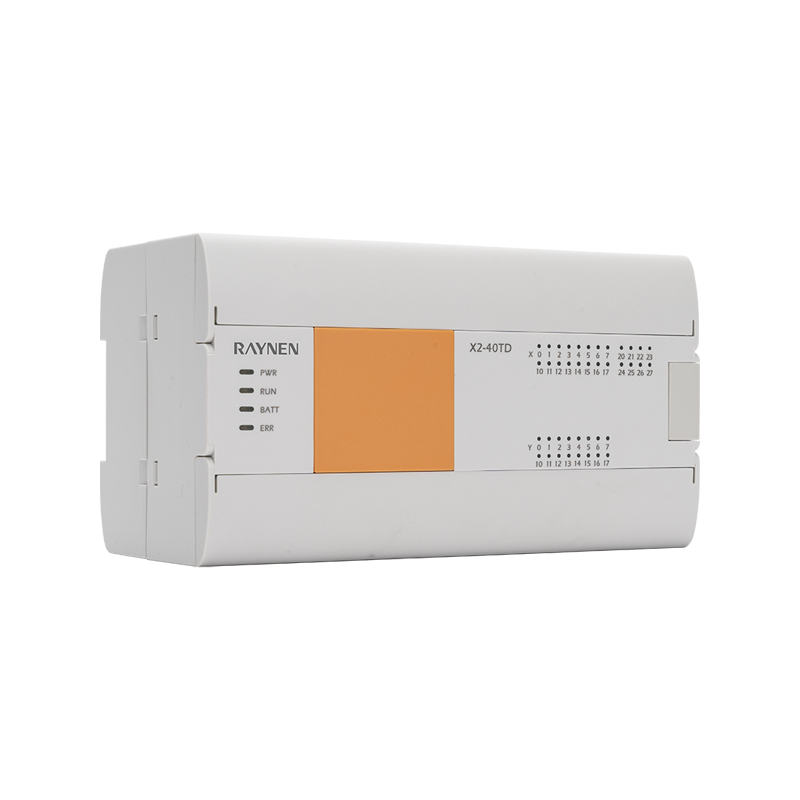

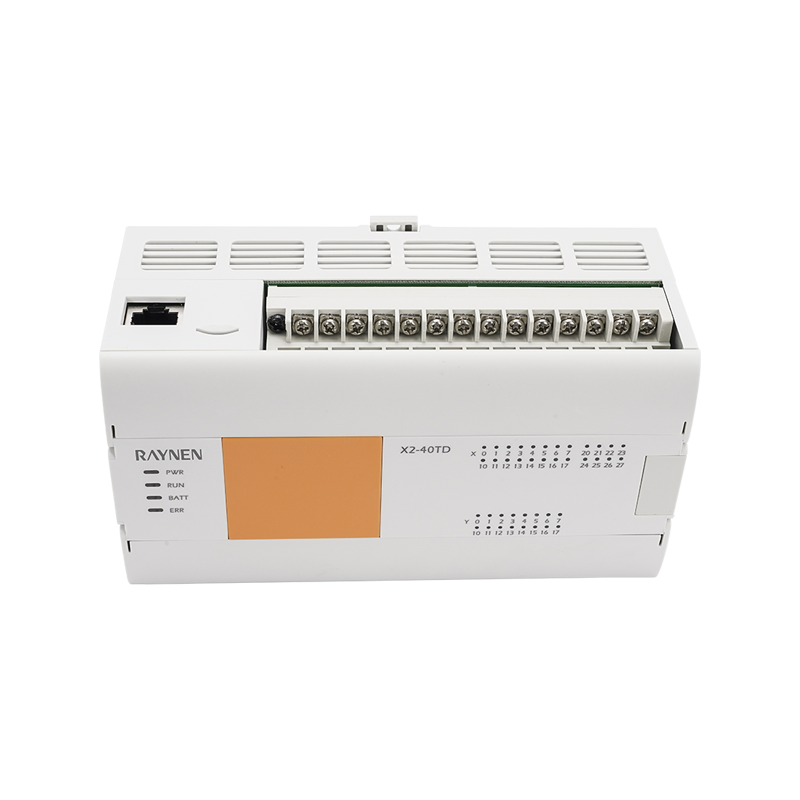

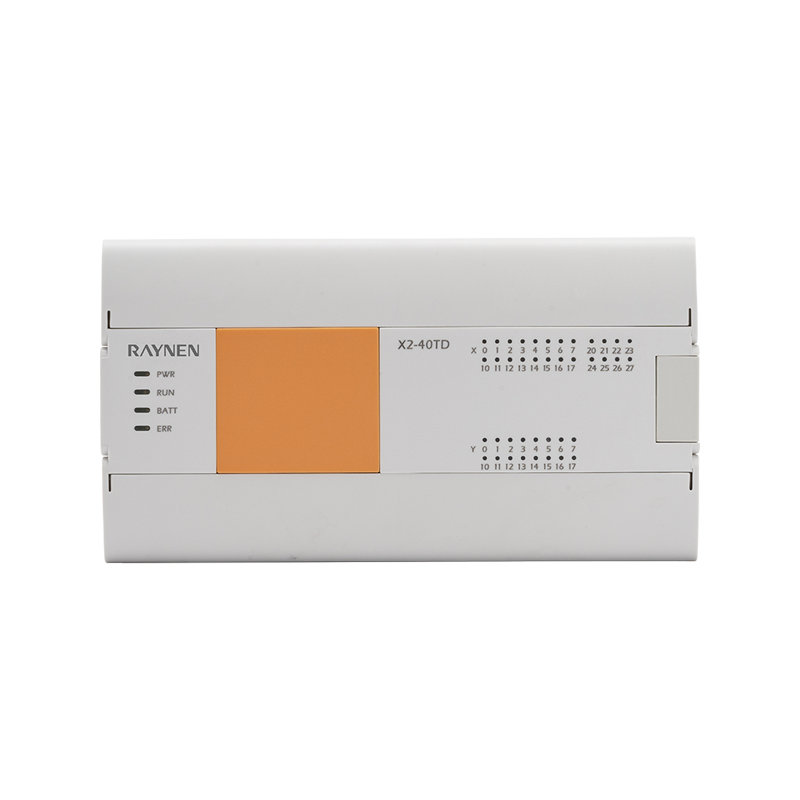

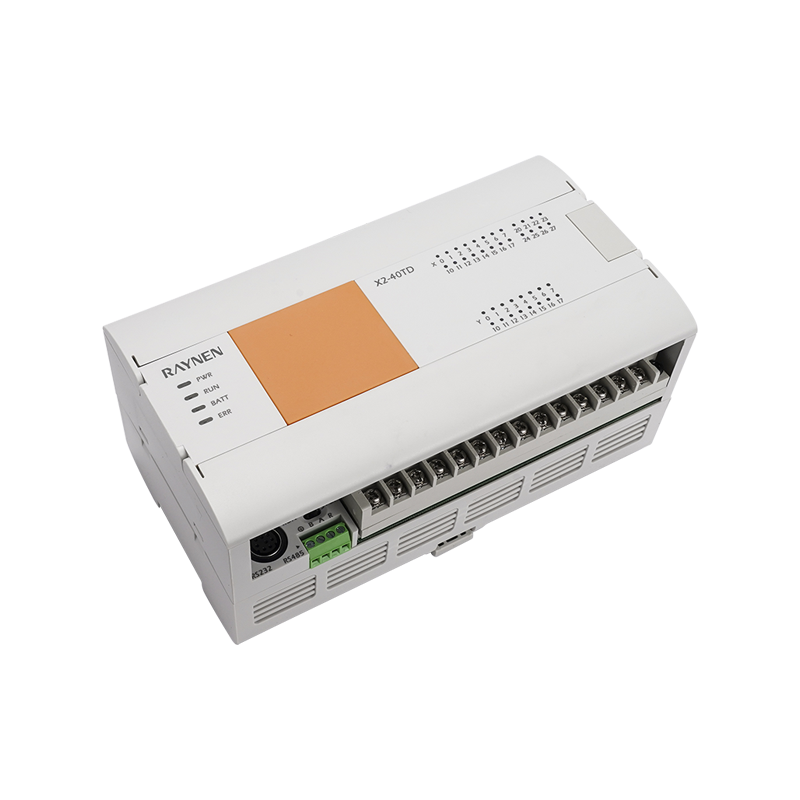

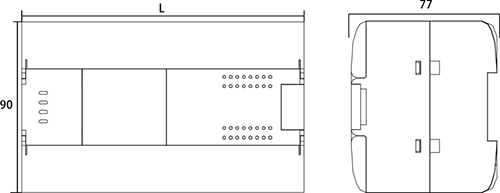

Bộ điều khiển logic lập trình tiêu chuẩn X2

• Với phép nội suy tuyến tính, xung tốc độ cao hai trục xuất ra bộ đếm tốc độ cao và chức năng điều khiển chuyển động khác

• Đồng hồ thời gian thực, dữ liệu mất điện được lưu trữ vĩnh viễn

• Nó hỗ trợ bảng mở rộng BD và có thể mở rộng tối đa 7 mô-đun

Giao diện

Đầu vào/đầu ra

Thẻ mở rộng

bảng BD

Tích hợp cổng mạng RS232/485

Bộ đếm tốc độ cao 2 kênh

Xung tốc độ cao 2 trục 60K

Mô-đun Max 7 mở rộng

Hỗ trợ 1 bảng BD

Mục

Thông số kỹ thuật nguồn

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Điện áp nguồn

10W

12W

12W

14W

Dải điện áp

DC24V

Cho phép thời gian mất điện tức thời

DC 20.4~28.8V

Cầu chì điện

Đối với sự cố mất điện tạm thời dưới 5ms, hoạt động sẽ tiếp tục

Dòng xung

60V 2A

DC24V được cấp nguồn

12A, dưới 0,5ms/28,8V DC

Nguồn điện tích hợp DC5V

300mA dưới đây

Mục

Thông số kỹ thuật nguồn

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Số đầu vào

14

16

24

36

Bộ đếm tốc độ cao

Một pha 200KHz[3 chiếc], Pha AB 100KHz[3 chiếc]

Kiểu đầu vào

Loại chìm/loại nguồn

Điện áp tín hiệu đầu vào

Loại nguồn DC: DC20.4V~28.8V

Trở kháng đầu vào

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 ở trên

-

5,6K

Trên dòng điện cảm đầu vào

X0-X5

5mA ở trên

X6-X7

4mA

5mA ở trên

X10 ở trên

-

4mA ở trên

TẮT Dòng điện cảm đầu vào

1mA dưới đây

Thời gian phản hồi đầu vào

＜4,5 mili giây

Dạng tín hiệu đầu vào

Không có đầu vào tiếp điểm điện áp

Đầu vào chìm: bóng bán dẫn cực thu mở NPN

Nguồn đầu vào: Transistor thu hở PNP

Cách ly vòng lặp đầu vào

Cách ly bộ ghép quang

Hiển thị các hành động đầu vào

Đèn LED trên bảng sáng lên khi bộ ghép quang được điều khiển

Mục

Thông số kỹ thuật nguồn

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Số đầu ra

10

16

16

24

Tần số xung (Tối đa)

2 trục một đầu 200K

Loại đầu ra

Transistor/Đầu ra rò rỉ

Nguồn điện bên ngoài

DC5~30V

Tải tối đa

Tải điện trở

0,5A/chiều

Tải cảm ứng

12W/DC24V

Tải đèn

5W/DC24V

Tải giữa

5mA (DC5~24V)

Thời gian đáp ứng

TẮT→BẬT

Tốc độ cao: dưới 5μs/trên 10mA (DC5 ~24V)

Phổ biến: dưới 0,2ms/200mA trên (DC24V)

BẬT→TẮT

Tốc độ cao: dưới 5μs/trên 10mA (DC5 ~24V)

Phổ biến: dưới 0,2ms/200mA trên (DC24V)

Cách ly vòng lặp

Cách ly bộ ghép quang

Hiển thị các hành động đầu ra

Đèn LED trên bảng sáng lên khi bộ ghép quang được điều khiển

Mục

Hiệu suất

Rơle đầu vào X

256 điểm

X0~X377

Rơle đầu ra Y

256 điểm

Y0~Y377

Rơle phụ M

7680 điểm

M0~Khởi động chốt (Đặt vùng không tắt nguồn)

Chốt bắt đầu~kết thúc chốt (Đặt vùng giữ nguồn, Max M1023)

Chốt cuối ~M7679 (Khu vực giữ nguồn cố định)

Rơle phụ trợ đặc biệt SM

512 điểm

SM8000~SM8511

Rơle trạng thái S

4096 điểm

S0~S4095

hẹn giờ T

200 điểm

T0~T199 (cơ sở thời gian 100ms)

T192~T199 (Chuyên môn chương trình con)

46 điểm

T200~T245(cơ sở thời gian 10ms)

4 điểm

T246~T249(Loại tích lũy 1ms)

6 điểm

T250~T255(Loại tích lũy 100ms)

256 điểm

T256~T511(cơ sở thời gian 1ms)

Bộ đếm 16 bit

200 điểm

C0~C199

Bộ đếm 32 bit

56 điểm

C200~C234

Bộ đếm tốc độ cao

-

C235~C255

Thanh ghi dữ liệu D

8000 điểm

D0~D7999

Thanh ghi dữ liệu đặc biệt SD

512 điểm

SD8000~SD8511

thanh ghi chỉ mục

16 điểm

V0~V7, Z0~Z7

Thanh ghi mở rộng

32768 điểm

R0~R32767

Con trỏ

4096 điểm

P0~P4095

Bị gián đoạn

6 điểm

I00*~I50* Ngắt đầu vào

3 điểm

I6**~I8** Ngắt thời gian

6 điểm

I010~I060 Ngắt bộ đếm tốc độ cao

Điều khiển chính bằng cách lồng nhau

8 điểm

N0~N7

hằng số K

-

Phạm vi 16 bit: -32768~ 32767, phạm vi 32 bit: -2147483648~ 2147483647

hằng số H

-

Phạm vi 16 bit: 0~FFFF, phạm vi 32 bit: 0~FFFFFFFF

Số thực(E)

-

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Chuỗi ký tự

-

Độ dài tối đa của ký tự nửa góc được đóng khung bởi " " là 32 ký tự

đầu vào

Phân phối

Bộ đếm một pha

Bộ đếm pha AB

Bộ đếm pha AB

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

bạn/D

bạn/D

bạn

bạn

A

A

X1

bạn/D

R

D

D

B

B

X2

bạn/D

bạn/D

bạn

R

R

A

X3

bạn/D

R

D

S

B

X5

bạn/D

S

bạn

A

X6

bạn/D

D

B
