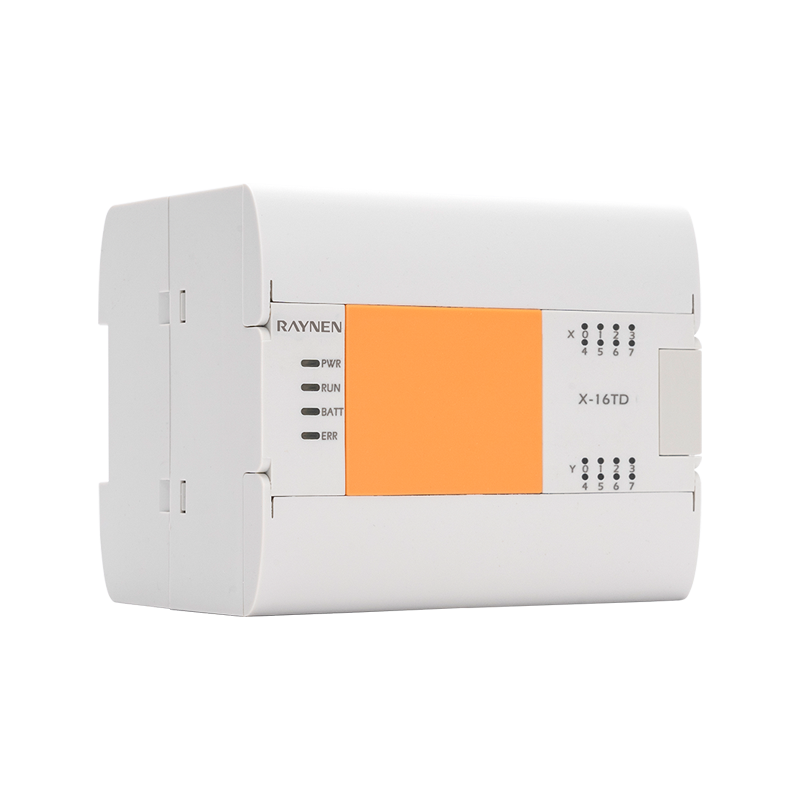

Bộ điều khiển logic khả trình X Rơle

• Với khả năng xử lý dữ liệu hiệu quả, ba chức năng đếm tốc độ cao và các chức năng khác

• Đồng hồ thời gian thực, dữ liệu nguồn được lưu vĩnh viễn

• Hỗ trợ một bảng BD và mở rộng tối đa lên tới 7 mô-đun

Giao diện

Đầu vào/đầu ra

Thẻ mở rộng

bảng BD

Tích hợp cổng mạng RS232/485

Bộ đếm tốc độ cao 3 chiều

Mô-đun Max 7 mở rộng

Hỗ trợ 1 bảng BD

Mục

Thông số kỹ thuật nguồn

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Tiêu thụ điện năng

10W

12W

12W

113W

14W

Điện áp làm việc

Giá trị tối thiểu

100V.AC

Giá trị trung bình

220VAC

Giá trị tối đa

240VAC

Giới hạn điện áp đầu vào

AC 85V~AC100V, AC 240V~AC264V

Cho phép thời gian mất điện tức thời

Đối với sự cố mất điện tạm thời dưới 5ms, hoạt động sẽ tiếp tục

Cầu chì điện

60V 2A

Dòng xung

12A, dưới 0,5ms/28,8V DC

DC24V được cấp nguồn

300mA dưới đây

Nguồn điện tích hợp DC5V

800mA dưới đây

Mục

Thông số kỹ thuật nguồn

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Số đầu vào

8

14

16

24

36

Bộ đếm tốc độ cao

một pha 200KHz [3 chiếc]; Pha AB 100KHz [3 chiếc]

Kiểu đầu vào

PNP/NPN

Điện áp tín hiệu đầu vào

Loại nguồn DC: DC20.4V~28.8V

Trở kháng đầu vào

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 ở trên

-

5,6K

Trên dòng điện cảm đầu vào

X0-X5

5mA ở trên

X6-X7

4mA

5mA ở trên

X10 ở trên

-

4 mA ở trên

TẮT Dòng điện cảm đầu vào

1mA ở trên

Thời gian phản hồi đầu vào

＜4,5 mili giây

Dạng tín hiệu đầu vào

Không có đầu vào tiếp điểm điện áp

Đầu vào chìm: bóng bán dẫn cực thu mở NPN

Nguồn đầu vào: Transistor thu hở PNP

Cách ly vòng lặp đầu vào

Cách ly bộ ghép quang

Hiển thị các hành động đầu vào

Đèn LED trên bảng sáng lên khi bộ ghép quang được điều khiển

Mục

Thông số kỹ thuật nguồn

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Số đầu ra

8

10

16

16

24

Loại đầu ra

Tiếp xúc khô

Điện áp định mức

220VAC

Dải điện áp

5~30VDC 5~250VAC

Dòng điện tăng (Tối đa)

5A 4s Chu kỳ làm việc 10%

Dòng điện định mức trên mỗi điểm (Tối đa)

2A

Tải đèn [tối đa]

30W DC/200W AC

Thời gian đáp ứng (tải 24V,2K)

10 mili giây

trên kháng cự [điểm kết nối]

0,22 (Tối đa khi mới)

Tần số xung [Tối đa]

1HZ

Vòng đời cơ khí

10000000 (Không tải)

Liên hệ cuộc sống

100000 (Tải định mức)

cái khiên

500m (Đầu ra bình thường)

bỏ khiên

150m (Đầu ra bình thường)

Tên

Nội dung

Loại thành phần mềm

Nội dung

X

256 điểm

Phần tử bit

X0~X377

Y

256 điểm

Phần tử bit

Y0~Y377

M

7680 điểm

Phần tử bit

M0~M7679

SM

512 điểm

Phần tử bit

SM8000~SM8511

S

4096 điểm

Phần tử bit

S0~S4095

V

8 điểm

Yếu tố từ

V0~V7

Z

8 điểm

Yếu tố từ

Z0~Z7

T

512 điểm

Yếu tố từ

T0~T511

C

200 điểm

Phần tử từ 16 bit

C0~C199

C(32bit)

56 điểm

Phần tử từ 32 bit

C200~C255

D

8000 điểm

Yếu tố từ

D0~D7999

SD

512 điểm

Yếu tố từ

SD8000~SD8511

R

32768 điểm

Yếu tố từ

R0~R32767

Ngắt đầu vào

8 điểm

I00*~I07*

ngắt hẹn giờ

3 điểm

I6***I8**

Bộ đếm ngắt

6 điểm

I010~I060

Điều khiển chính bằng cách lồng nhau

8 điểm

N0~N7

Con trỏ P

4096 điểm

P0~P4095

Hằng số K

Phạm vi 16 bit: -32768~ 32767

32 bit vang lên

-2147483648~ 2147483647

Hằng số H

Phạm vi 16 bit: 0~FFFF

32 bit vang lêne: 0~FFFFFFFF

Số thực(E)

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Chuỗi ký tự

Ký tự nửa góc được đóng khung bởi " " , tối đa 32 ký tự

đầu vào

Phân phối

Bộ đếm một pha

Bộ đếm pha AB

Bộ đếm pha AB

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

bạn/D

bạn/D

bạn

bạn

A

A

X1

bạn/D

R

D

D

B

B

X2

bạn/D

bạn/D

bạn

R

R

A

X3

bạn/D

R

D

S

B

X4

bạn/D

S

bạn

A

X5

bạn/D

D

B
