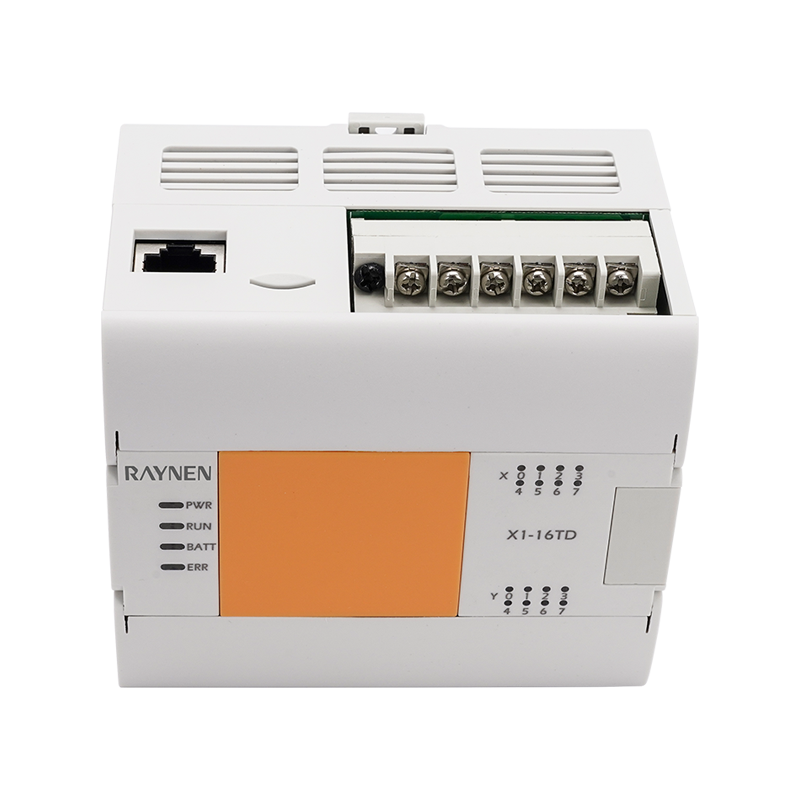

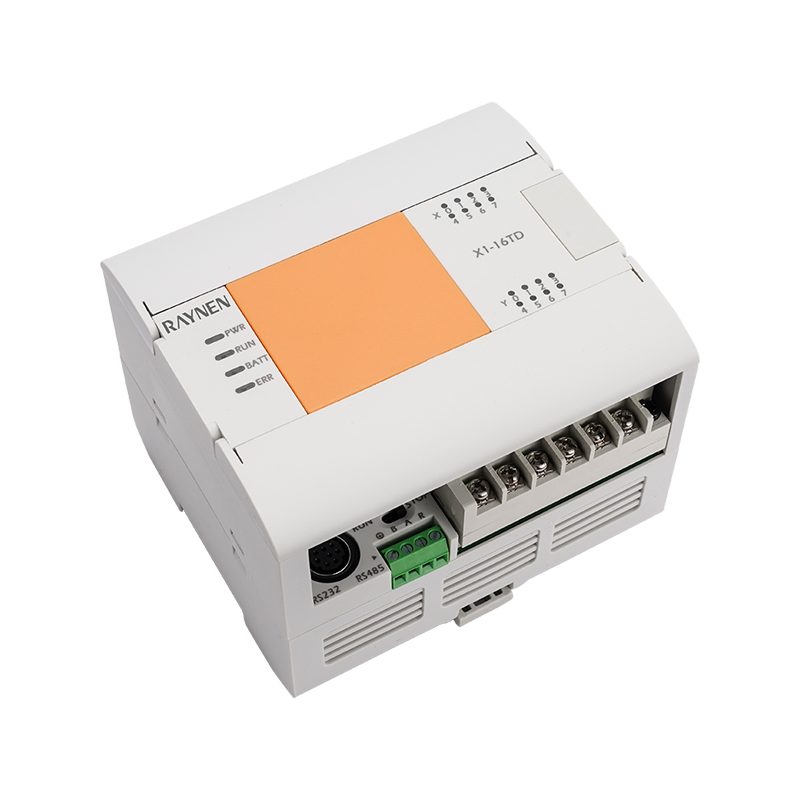

Tóm tắt sản phẩm
|
| • Với các chức năng điều khiển chuyển động đơn giản như đầu ra xung và đếm tốc độ cao • Với chức năng đếm tốc độ cao, đầu ra xung tốc độ cao 100kHz 3 trục và các chức năng điều khiển chuyển động khác (Tùy chọn) • Đồng hồ thời gian thực, lưu trữ vĩnh viễn dữ liệu khi tắt nguồn • Hỗ trợ một bảng BD |
Lợi thế
| | | |
| Giao diện | Đầu vào/đầu ra | bảng BD |
| Tích hợp cổng mạng RS232/485 | Bộ đếm tốc độ cao 2 kênh Xung tốc độ cao 2 trục 60K Xung tốc độ cao 3 trục 100kHz (Tùy chọn) | Hỗ trợ 1 bảng BD |

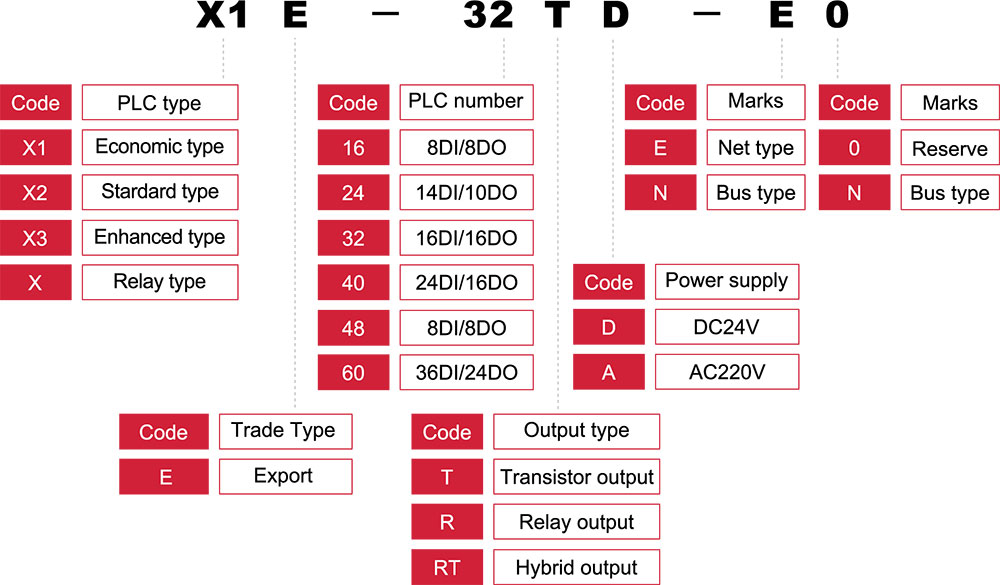

Danh pháp mẫu

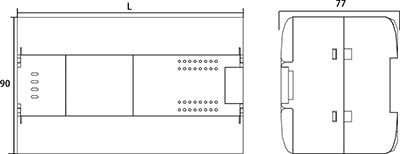

Kích thước sản phẩm (đơn vị: mm)
 |
|
tham số
| Mục | Thông số kỹ thuật nguồn | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Tiêu thụ điện năng | 6W | 7W | 8W | 9W | 11W |
| Điện áp nguồn | DC24V | ||||
| Điện áp nguồn range | DC20.4~28.8V | ||||
| Được phép tức thời thời gian mất điện | Đối với sự cố mất điện tạm thời dưới 5ms, hoạt động sẽ tiếp tục | ||||
| Cầu chì cấp nguồn | 60V 2A | ||||
| Tăng hiện tại | 12A, dưới 0,5ms/28,8V DC | ||||
| Nguồn điện DC24V | Dưới 300mA | ||||
| Nhiệt độ môi trường làm việc | -10°C~60°C (lắp theo chiều ngang), -10°C~50°°° (lắp theo chiều dọc) | ||||
| Nhiệt độ môi trường vận chuyển | -20oC~ 80oC | ||||
| Độ ẩm tương đối xung quanh | 5~95%, không ngưng tụ (RH cấp 2, tuân thủ lEC61131-2) | ||||
| Mức độ bảo vệ | IP20 | ||||
| Tương thích điện từ | Khử tiếng ồn, conformlEC61000-6-2 | ||||
| Mức cơ học (rung) | IEC60068, Part2-6/10up58Hz | ||||
| Chịu được điện áp | AC1.5kV 1 phút, Giữa mỗi cực và cực mặt đất | ||||
| AC500V 1 phút, Giữa mỗi thiết bị đầu cuối và thiết bị đầu cuối mặt đất | |||||
| Điện trở cách điện | Sau khi đo bằng máy đo điện trở cách điện DC500V, giữa mỗi cực và cực nối đất lớn hơn 5MΩ | ||||
| Nối đất | Nối đất loại D (điện trở nối đất: nhỏ hơn 100Ω), không cho phép nối đất chung với hệ thống dòng điện mạnh | ||||
| Môi trường sử dụng | Không có khí ăn mòn, dễ cháy, bụi dẫn điện (bụi) không nghiêm trọng | ||||
| Độ cao sử dụng | Dưới 2000M (Không thể sử dụng trong môi trường có áp suất cao hơn áp suất khí quyển, nếu không có thể xảy ra) | ||||
| Mục | Thông số kỹ thuật nguồn | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Số đầu vào | 8 | 14 | 16 | 24 | 36 | |
| Số tốc độ cao | pha tín hiệu 60KHz (2 chiều) Pha AB 30KHz (1 chiều) | |||||
| Kiểu kết nối đầu vào | Khối đầu cuối có thể tháo rời (vít M3) | |||||
| Kiểu đầu vào | Loại chìm/Loại nguồn | |||||
| Điện áp tín hiệu đầu vào | Nguồn DC: DC20.4V~28.8V | |||||
| Trở kháng đầu vào | X0-X2 | 2,4K | ||||
| X3 ở trên | 5,6K | |||||
| Trên dòng điện cảm đầu vào | X0-X2 | 5mA ở trên | ||||
| X3 ở trên | 2,4mA ở trên | |||||
| TẮT Dòng điện cảm đầu vào | 1mA dưới đây | |||||
| Thời gian phản hồi đầu vào | Không quá 4,5ms | |||||
| Dạng tín hiệu đầu vào | Không có đầu vào tiếp điểm điện áp | |||||
| Đầu vào chìm: bóng bán dẫn cực thu mở NPN | ||||||
| Cách ly vòng lặp đầu vào | Nguồn đầu vào: Transistor thu hở PNP | |||||
| Cách ly bộ ghép quang | ||||||
| Hiển thị các hành động đầu vào | Đèn LED trên bảng sáng lên khi bộ ghép quang được điều khiển | |||||
| Mục | Thông số kỹ thuật nguồn | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Số đầu ra | 8 | 10 | 16 | 20 | 24 | |
| Tần số xung (Tối đa) | Thiết bị đầu cuối đơn 2 trục 60KHz | |||||
| Kiểu kết nối đầu ra | Khối đầu cuối có thể tháo rời (Vít M3) | |||||
| Loại đầu ra | Đầu ra bóng bán dẫn/cống | |||||
| Nguồn điện bên ngoài | DC5~30V | |||||
| Tải tối đa | Tải điện trở | 0,5A/điểm đơn; 0,8A/4 điểm | ||||
| Tải cảm ứng | 12W/DC24V | |||||
| Tải đèn | Tốc độ cao: 2W/DC24V, phổ biến: 5W/DC24V | |||||
| Tải giữa | 5mA (DC5 ~24V) | |||||
| Dòng rò hở | Dưới đây 0,1mA/DC30V | |||||
| kháng cự | Điểm tốc độ cao 0,3Ω giá trị điển hình (Tối đa 0,6Ω) | |||||
| Thời gian đáp ứng | TẮT→BẬT | Tốc độ cao: dưới 10us/trên 10mA (DC5 ~ 24V) | ||||
| Phổ biến: dưới 0,2ms/200mA trên (DC24V) | ||||||
| BẬT→TẮT | Tốc độ cao: dưới 10us/trên 10mA (Dc5 ~24V) | |||||
| Phổ biến: 0,2ms bên dưới/200mA trên (DC24V) | ||||||
| Cách ly vòng lặp | Cách ly bộ ghép quang | |||||
| Hiển thị các hành động đầu ra | Đèn LED trên bảng sáng lên khi bộ ghép quang được điều khiển | |||||
| Khoảng cách truyền mặt nạ | 500M (đầu ra chung) | |||||
| khoảng cách truyền không được che giấu | 150M (đầu ra chung) | |||||
Tài nguyên thành phần phần mềm
| Mục | Hiệu suất | |||
| Chế độ điều khiển vận hành | Phương pháp thực hiện lặp lại các chương trình đã lưu (LSl chuyên dụng) có chức năng ngắt | |||
| Chế độ điều khiển đầu vào/đầu ra | Chế độ xử lý hàng loạt (khi thực hiện lệnh END), lệnh làm mới đầu vào và đầu ra, chức năng bắt xung | |||
| Ngôn ngữ lập trình | Chế độ bậc thang của chế độ ký hiệu rơle (có thể được biểu thị bằng SFC) | |||
| Đồng hồ thời gian thực | Chức năng đồng hồ | Tích hợp 2000-2099, Sai số hàng năm không quá 5 phút/25°C | ||
| Bộ nhớ chương trình | Dung lượng bộ nhớ tối đa | Bước 32000 có thể được thiết lập theo tham số, ghi nhận xét và đăng ký tệp trong bộ nhớ chương trình | ||
| Dung lượng/model bộ nhớ tích hợp | Bộ nhớ 32000 bước/RAM, được bảo vệ bằng mật khẩu | |||
| Hàm ghi trong RUN | Không | |||
| Loại hướng dẫn | Hướng dẫn cơ bản | 27 loại lệnh điều khiển tuần tự, 2 loại lệnh sơ đồ bậc thang | ||
| Hướng dẫn ứng dụng | 218 loại 497 loại | |||
| số học tốc độ xử lý | Lệnh cơ bản | 0,065μs/lệnh | ||
| Số đầu vào/đầu ra | Số điểm đầu vào cho sử dụng mở rộng | 256 điểm | Tổng điểm đầu vào và đầu ra không vượt quá 256 điểm | |
| Số lượng điểm đầu ra cho sử dụng mở rộng | 256 điểm | |||
| Rơle đầu vào-đầu ra | Rơle đầu vào | 256 điểm | Tổng đầu vào và đầu ra 256 điểm | |
| Rơle đầu ra | 256 điểm | |||
| Rơle phụ trợ | chung | M0~M7679 | 7680 điểm | chung/retention Settings can be changed through parameters |
| giữ lại | M500~M1023 | 524 điểm | ||
| tiểu bang | chung | S0~S4095 | 4096 điểm | chung/retention Settings can be changed through parameters |
| giữ lại | S500~S999 | 500 điểm | chung/retention Settings can be changed through parameters | |
| hẹn giờ | loại 100ms | T0~T199 | 200 điểm | 0,1 ~ 3276,7 giây |
| loại 10ms | T200~T245 | 46 điểm | 0,01 ~ 327,67 giây | |
| Loại tích lũy 1ms | T246~T249 | 4 điểm | 0,001~32,767S | |
| Loại tích lũy 100ms | T250~T255 | 6 điểm | 0,1 ~ 3276,7 giây | |
| loại 1ms | T256~T511 | 256 điểm | ||
| quầy | Tổng quát tăng | C0~C99 | 100 điểm | 0,001~32,767 giây |
| (16-bit) [Có thể thay đổi] | chung/retention Settings can be changed through parameters | |||
| giữ lại increasing (16-bit) [có thể thay đổi] | C100~C199 | 100 điểm | ||
| chung duplexing | C200~C219 | 20 điểm | chung/retention Settings can be changed through parameters | |
| (32bit) [Có thể thay đổi] | ||||
| giữ lại duplexing (32 bit) [có thể thay đổi] | C220~C255 | 36 điểm | ||
| Đăng ký dữ liệu | chung | D0~D7999 | 8000 điểm | chung/retention Settings can be changed through parameters |
| giữ lại | D200~511 | 312 điểm | ||
| Thanh ghi mở rộng | Điều khiển chính | P0~P1023 | 1024 điểm | Lệnh CJ, lệnh CALL được sử dụng |
| cầu | Điều khiển chính | KHÔNG~N7 | 8 điểm | Lệnh MC được sử dụng |
| Tổ | Điều khiển chính | 16bit | -32.768~ 32.767 | |
| tiểu bang | 10 Số thập phân (K) | 32 bit | -2.147.483.648~ 2.147.483.647 | |
| 16 số thập lục phân (H) | 16bit | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| Số thực (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| Chuỗi ký tự ("") | Chuỗi ký tự | Chỉ định bằng các ký tự trong """". tối đa 32 ký tự nửa góc có thể được sử dụng trong một hằng số trong một lệnh | ||
Bộ đếm tốc độ cao
| đầu vào Phân phối | Bộ đếm một pha | Bộ đếm pha AB | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
