01 Giới thiệu:

Luyện gang lò cao là một trong những chuỗi quy trình sản xuất quan trọng (sản xuất gang, luyện thép, đúc và cán) trong ngành sắt thép, và hệ thống nạp lò cao là mắt xích quan trọng trong sản xuất luyện gang lò cao. Nguyên liệu thô liên tục được đưa đến lò cao thông qua đỉnh lò để đảm bảo nhu cầu luyện gang lò cao thông thường. Bộ biến tần RVE32 có ứng dụng hoàn thiện trong hệ thống nâng và cấp liệu toa đôi của lò cao luyện sắt.

02 Tính năng:

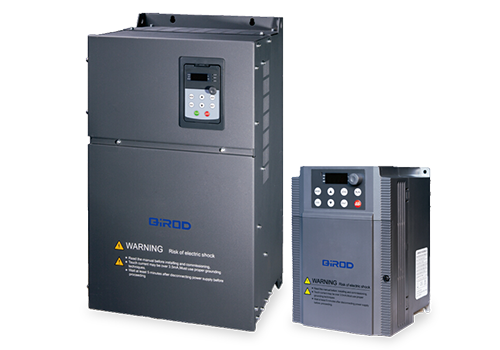

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ. RVE32 có rất nhiều thiết bị điều khiển, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Hiệu suất tần số thấp tốt (gấp 1,5 lần công suất mô-men xoắn ở vòng mở 0,5Hz), đáp ứng tốt hơn các yêu cầu đầy tải;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Hiệu suất đầu ra tần số thấp tốt, đáp ứng mô-men xoắn nhanh và độ chính xác ổn định tốc độ cao.

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Khả năng thích ứng môi trường mạnh mẽ, thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống chịu với môi trường khắc nghiệt như ô nhiễm dầu, bụi và độ ẩm;

04 Giới thiệu hệ thống:

Trong hệ thống này, động cơ tời 160KW được dẫn động bởi biến tần RVE32 200KW, và một tời đồng thời dẫn động hai xe đẩy bên trái và bên phải đi lên và xuống nhau, tức là một trong các xe đẩy đi lên và xe đẩy còn lại Đi xuống cho một toa trống. Điện áp bus biến tần có thể được tăng lên trong các trường hợp như phanh giảm tốc và không tải phía trên, đồng thời bộ hãm bên ngoài và điện trở hãm được sử dụng để đạt được hiệu quả phanh và dừng nhanh.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển cấp liệu cho tời nâng ô tô đôi lò cao sử dụng biến tần RVE32 đã được đưa vào vận hành hơn ba năm và đã đạt được những lợi ích kinh tế và xã hội tốt.

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Nhận ra khả năng nâng và thay đổi tốc độ trơn tru của máy cấp liệu, đồng thời tránh hiện tượng rung khi khởi động lớn, dễ trượt và hiện tượng rơ moóc của hệ thống tời truyền thống;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất.

08 Lợi ích của khách hàng:

Tác động của các bộ phận cơ khí là nhỏ, số lượng bảo trì thiết bị giảm và chi phí bảo trì được tiết kiệm rất nhiều;

Chức năng bảo vệ toàn diện của bộ biến tần đảm bảo tính liên tục trong sản xuất;

Hoạt động của hệ thống an toàn và đáng tin cậy, đồng thời mang lại lợi ích kinh tế rất đáng kể.
