01 Giới thiệu:

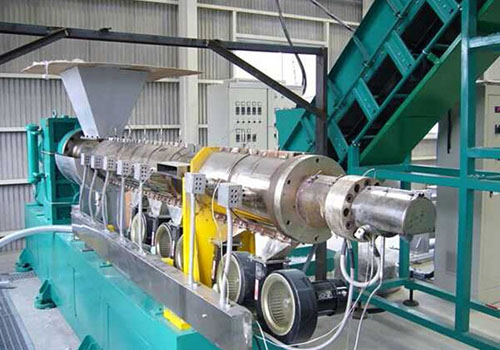

Hầu hết các máy đùn trục vít thường được điều khiển bởi động cơ DC, nhưng với sự phát triển nhanh chóng của các thiết bị điện tử công suất và công nghệ vi xử lý, đề xuất về lý thuyết điều khiển AC và cải tiến phần mềm điều khiển AC trong những năm gần đây, công nghệ truyền động AC phù hợp hơn cho nhiều ứng dụng. Ổ đĩa DC tiết kiệm chi phí hơn. Bộ biến tần dòng D71 được sử dụng trong máy đùn trục vít và có hiệu suất kiểm soát tốc độ cũng như tốc độ phản hồi mô-men xoắn tốt hơn so với bộ truyền động DC.

02 Tính năng:

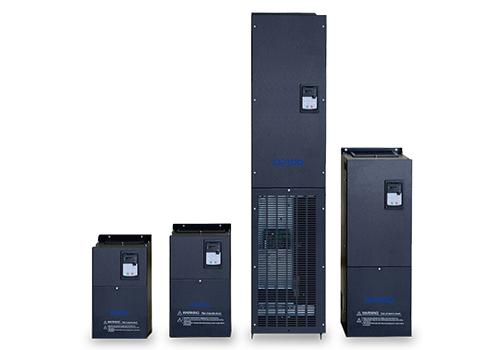

D71 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ. D71 có rất nhiều thiết bị điều khiển, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog. Nguồn điện phụ 24V đầu vào cố định được sử dụng cho đầu vào kỹ thuật số và tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định các chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của D71, không cần tùy chọn. QD6600 có thể được kết nối với hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Lý thuyết điều khiển vectơ tiên tiến, khả năng tính toán hệ thống rất mạnh, mô-men xoắn tải có thể được phát hiện, điều khiển và bù nhanh chóng, và khả năng quá mô-men xoắn rất mạnh;

· Hiệu suất cao, cao hơn khoảng 5% so với hệ thống truyền động DC cùng nguồn;

· Đảm bảo rằng hiệu suất đầu ra của động cơ không bị quá nóng; Mô-men xoắn lớn tần số thấp, mô-men xoắn định mức 0,5Hz 150%;

· Tốc độ đáp ứng của tầng servo, dao động nhỏ khi mô men tải thay đổi mạnh;

· Cung cấp bảo vệ vít thông qua chức năng giới hạn mô-men xoắn;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống chịu với môi trường khắc nghiệt như ô nhiễm dầu, bụi và độ ẩm;

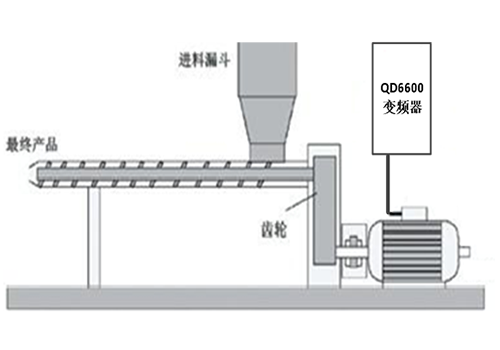

04 Giới thiệu hệ thống:

Trong hệ thống này, bộ biến tần D71 18,5KW điều khiển động cơ chính 11KW của máy đùn trục vít. Tần số tham chiếu của biến tần động cơ chính được PLC đưa ra thông qua giao diện RS485. Trong quá trình vận hành, tốc độ có thể được sửa đổi tùy ý trên màn hình cảm ứng để nhận ra tham chiếu tốc độ chính xác của động cơ chính; đồng thời PLC đọc tần số và dòng điện của biến tần thông qua giao tiếp MODBUS.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

Theo tình hình không gian tại chỗ, một biến tần dòng D71 được lắp đặt trong tủ điều khiển, việc lắp đặt biến tần và động cơ tại chỗ như trong hình

07 Kết quả chạy:

Hệ thống điều khiển máy đùn trục vít sử dụng biến tần D71 đã đi vào hoạt động được hơn 3 năm và đạt hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Độ chính xác kiểm soát tốc độ cao và sản phẩm sản xuất phù hợp hơn với yêu cầu;

Hệ thống có độ chính xác điều chỉnh tốc độ cao, thuận tiện cho nhân viên tại chỗ vận hành.

08 Lợi ích của khách hàng:

Động cơ biến tần và trục chính chạy ổn định, giảm chi phí bảo trì;

Chức năng bảo vệ toàn diện của biến tần đảm bảo tính liên tục của quá trình sản xuất;

Việc sản xuất sản phẩm phù hợp hơn với yêu cầu, tỷ lệ sai sót giảm đáng kể;

Nhân viên tại chỗ dễ vận hành hơn và có độ chính xác điều chỉnh tốc độ cao.
