01 Giới thiệu:

Bộ phận bơm là thiết bị chính trong sản xuất dầu hiện nay, số lượng lên tới hơn 100.000. Tổng công suất lắp đặt của động cơ điện là 35 triệu KW, điện năng tiêu thụ hàng năm là hơn 10 tỷ kWh. Lượng điện tiêu thụ của tổ máy bơm chiếm khoảng 40% tổng lượng điện tiêu thụ của mỏ dầu, hiệu suất vận hành rất thấp, hiệu suất vận hành trung bình chỉ 25%, hệ số công suất thấp, lãng phí năng lượng điện lớn. Vì vậy, tiềm năng tiết kiệm năng lượng của các tổ máy bơm là rất lớn, ngành dầu khí cũng là ngành mũi nhọn thúc đẩy “tiết kiệm năng lượng của hệ thống động cơ”. Bằng cách sử dụng bộ biến tần D71, quy luật chuyển động của bộ phận bơm có thể được điều chỉnh phù hợp với điều kiện làm việc thay đổi của giếng dầu, nhằm nâng cao hiệu suất hệ thống và đạt được mục đích tiết kiệm năng lượng và tăng sản lượng.

02 Tính năng:

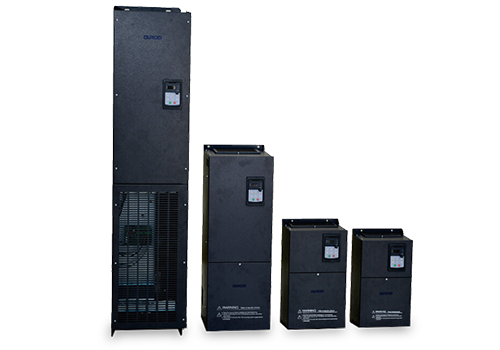

D71 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ.

D71 có rất nhiều thiết bị điều khiển, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng. Giao diện MODBUS là cấu hình tiêu chuẩn của D71, không cần tùy chọn. D71 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Hiệu suất mô-men xoắn tần số thấp tốt (gấp 1,5 lần công suất mô-men xoắn khi vòng lặp mở 0,5Hz), mô-men xoắn lớn tần số thấp;

· 15kW trở lên được trang bị cuộn kháng DC tiêu chuẩn, hoạt động tốt trong việc điều khiển hài hòa và ổn định, giúp khách hàng tiết kiệm chi phí phần cứng;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

04 Giới thiệu hệ thống:

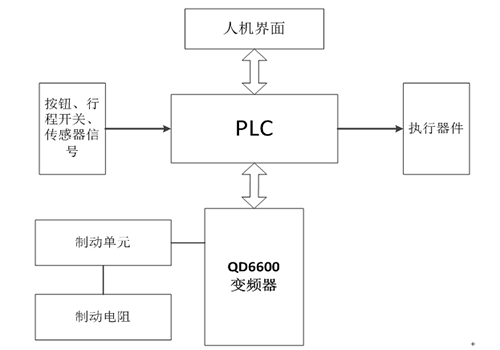

Trong hệ thống này, biến tần D71 110KW điều khiển động cơ 75KW của bộ phận bơm và kết nối màn hình cảm ứng, PLC và biến tần với hệ thống thông qua giao tiếp nối tiếp RS-485. Biến tần thực hiện phanh tiêu thụ năng lượng thông qua bộ hãm và điện trở hãm.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

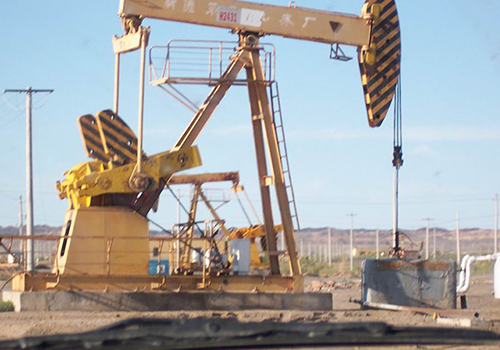

Theo tình hình không gian tại chỗ, một biến tần dòng D71 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển máy bơm mỏ dầu sử dụng biến tần D71 đã đi vào hoạt động được hơn 3 năm và đạt được hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Tốc độ khai thác có thể được điều chỉnh linh hoạt, đồng thời tiết kiệm năng lượng và tăng sản lượng dầu thô;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất.

08 Lợi ích của khách hàng:

Tác động của các bộ phận cơ khí là nhỏ, số lượng bảo trì thiết bị giảm và chi phí bảo trì được tiết kiệm rất nhiều;

Chức năng bảo vệ toàn diện của biến tần đảm bảo tính liên tục của quá trình sản xuất;

Hiệu quả tiết kiệm năng lượng là đáng chú ý và sản lượng dầu thô tăng lên rất nhiều;

Hoạt động của hệ thống an toàn và đáng tin cậy, đồng thời mang lại lợi ích kinh tế rất đáng kể.
