01 Giới thiệu:

Trong những năm gần đây, thiết bị giặt công nghiệp chủ yếu dựa trên thiết bị rửa nước và việc ứng dụng bộ biến tần ngày càng trở nên phổ biến. Vì vậy, bộ biến tần đã mang đến một cuộc cách mạng công nghệ mới cho thiết bị giặt công nghiệp. Biến tần D71 được tích hợp sẵn chức năng PLC đơn giản, có thể thực hiện các chức năng đa tốc độ, tiến và lùi tự động mà không cần bộ điều khiển bên ngoài. Nó có nhiều ứng dụng trong ngành công nghiệp máy giặt công nghiệp.

02 Tính năng:

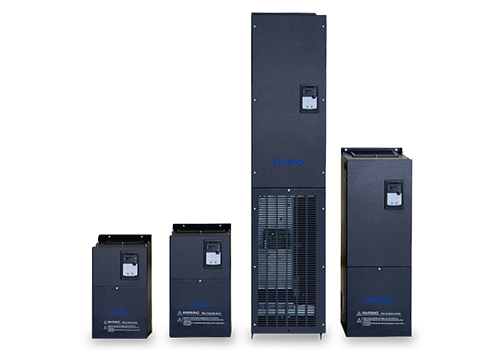

D71 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ.

D71 có rất nhiều thiết bị điều khiển, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của D71, không cần tùy chọn. D71 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Mô-men xoắn khởi động lớn, gấp 1,5 lần công suất mô-men xoắn ở vòng hở 0,5Hz, có khả năng tải tần số thấp mạnh;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Thiết kế lề lớn của mô-đun IGBT, thích hợp cho hoạt động lâu dài của dòng điện cao tiến và lùi thường xuyên;

· Độ chính xác điều khiển tốc độ cao, tốc độ ổn định ở tần số cao; Tích hợp chức năng PLC đơn giản, không cần bộ điều khiển máy giặt bên ngoài;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

04 Giới thiệu hệ thống:

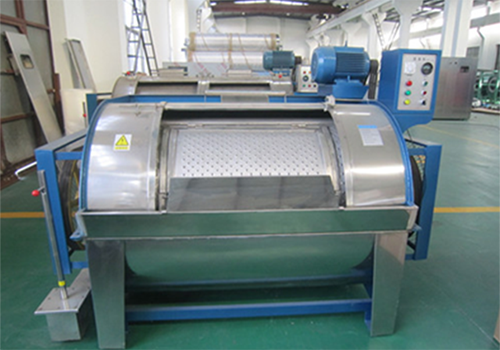

Trong hệ thống này, động cơ 7,5KW của máy giặt công nghiệp được điều khiển bởi biến tần D71 11KW, chức năng của bộ điều khiển máy giặt được thực hiện thông qua chức năng PLC đơn giản tích hợp và việc phanh và đỗ nhanh được thực hiện thông qua điện trở hãm.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

Theo tình hình không gian tại chỗ, một biến tần dòng D71 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển máy giặt công nghiệp sử dụng biến tần D71 đã đi vào hoạt động được hơn 3 năm và đạt hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Lợi ích kinh tế là rất đáng kể và toàn bộ khoản đầu tư tăng thêm nhờ hệ thống điều khiển chuyển đổi tần số có thể được thu hồi trong hơn một năm.

08 Lợi ích của khách hàng:

Tích hợp chức năng PLC đơn giản, tiết kiệm chi phí cho khách hàng;

Tốc độ chạy ổn định trong toàn bộ quá trình để đảm bảo yêu cầu của quá trình làm sạch;

Tiếng ồn giảm đáng kể và yên tĩnh hơn;

Lợi ích kinh tế là rất đáng kể và toàn bộ khoản đầu tư tăng thêm nhờ hệ thống điều khiển chuyển đổi tần số có thể được thu hồi trong hơn một năm.
