01 Giới thiệu:

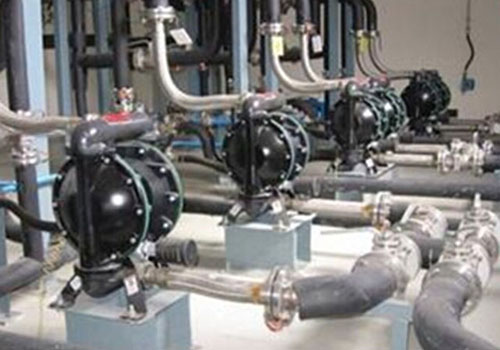

Bơm màng là một loại máy móc vận chuyển mới, hiện là loại máy bơm cải tiến ở Trung Quốc, sử dụng khí nén làm nguồn năng lượng. Đối với các loại chất lỏng ăn mòn, chất lỏng có hạt, độ nhớt cao, chất lỏng dễ bay hơi, dễ cháy và có độc tính cao đều có thể bị cạn kiệt. Bơm màng đã được sử dụng trong dầu khí, hóa chất, thực phẩm kim loại màu, điện tử, gốm sứ, dệt may và các ngành công nghiệp khác. Chúng được lắp đặt trong nhiều dịp đặc biệt khác nhau để trích xuất các loại vật liệu khác nhau mà máy bơm thông thường không thể bơm được. Là một thiết bị điều khiển công nghiệp, bộ biến tần RVE32 có ứng dụng rất rộng rãi trong máy bơm màng.

02 Tính năng:

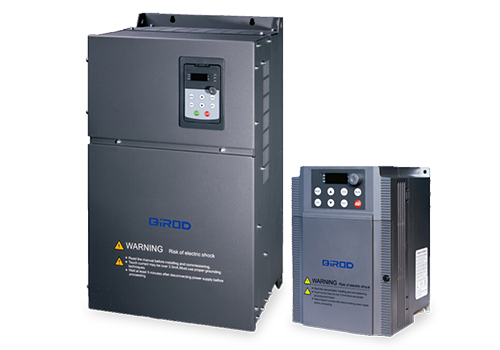

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ. RVE32 có rất nhiều trạm biến áp, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng. Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Cung cấp 250% dòng điện định mức trong quá trình vận hành và tăng tốc tần số thấp, đáp ứng yêu cầu vận hành bơm màng;

· Với độ chính xác kiểm soát tốc độ, độ chính xác điều khiển là 0,2% và đạt được kiểm soát tốc độ chính xác;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Khả năng tương thích điện từ EMC tốt, thích ứng với nhiều môi trường phức tạp khác nhau;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

04 Giới thiệu hệ thống:

Trong hệ thống sản xuất alumina, bột quặng thô đủ tiêu chuẩn được bơm đến máy hòa tan áp suất cao thông qua màng ngăn, bơm màng 55KW được điều khiển bởi biến tần RVE32 75KW và tín hiệu phản hồi 4-20mA đầu ra bởi lưu lượng kế điện từ bùn được gửi đến biến tần. Việc điều khiển vòng kín được thực hiện trên cổng phản hồi của bộ điều chỉnh PI, do đó tốc độ dòng chảy của bùn có thể được thay đổi trong một phạm vi nhất định nhằm đảm bảo tốc độ hòa tan của alumina.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

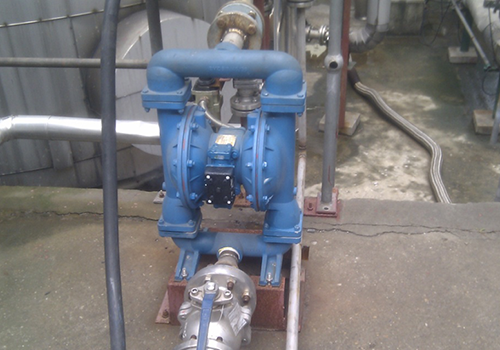

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Biến tần RVE32 đã được sử dụng trên bơm màng hơn ba năm mà không gặp sự cố. Thực tiễn đã chứng minh biến tần RVE32 có hiệu suất về chất lượng và hiệu suất, đồng thời tiết kiệm năng lượng trong quá trình điều chỉnh tốc độ. Hiệu ứng này đã mang lại lợi ích hữu hình cho người dùng và tạo dựng được danh tiếng tốt trong lòng người dùng.

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Hoạt động đáng tin cậy và ổn định, điều khiển linh hoạt và thuận tiện, điều khiển chính xác và độ chính xác cao;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Lợi ích kinh tế là đáng kể và chi phí trên mỗi đơn vị sản phẩm giảm.

08 Lợi ích của khách hàng:

Nó hoàn toàn đảm bảo việc cấp liệu chính xác cho bơm màng, tối ưu hóa đáng kể chỉ số sản xuất, cải thiện tốc độ hòa tan alumina trong bùn và năng lực sản xuất của thiết bị, đồng thời đạt được lợi ích kinh tế to lớn;

Chức năng bảo vệ toàn diện của bộ biến tần đảm bảo tính liên tục trong sản xuất;

Việc cải tiến và tối ưu hóa trình độ công nghệ thiết bị giúp giảm đáng kể khối lượng công việc bảo trì thiết bị và chi phí bảo trì;

Lợi ích kinh tế rất đáng chú ý, chi phí trên mỗi đơn vị sản phẩm giảm và mang lại lợi ích kinh tế và xã hội tốt.
