01 Giới thiệu:

Khái niệm HVAC bao gồm hệ thống sưởi, thông gió và điều hòa không khí nên nó có khái niệm rộng hơn điều hòa trung tâm. Khái niệm tiết kiệm năng lượng trong HVAC không phải là giảm thiểu môi trường hay hạn chế nhu cầu năng lượng để đổi lấy tiết kiệm năng lượng, mà là cải thiện hiệu quả sử dụng năng lượng của các tòa nhà thông qua việc áp dụng các phương pháp lập kế hoạch tài nguyên tích hợp (IRP) và kỹ thuật quản lý phía nhu cầu năng lượng (DSM), với chi phí tiêu thụ tài nguyên và năng lượng hạn chế để đạt được hiệu quả kinh tế và xã hội nhằm đáp ứng nhu cầu môi trường ngày càng tăng. Biến tần D71 đã được sử dụng rộng rãi trong các hệ thống sưởi, thông gió và điều hòa không khí ở những nơi cao cấp như sân bay, tòa nhà phát thanh và truyền hình, bệnh viện và tàu điện ngầm.

02 Tính năng:

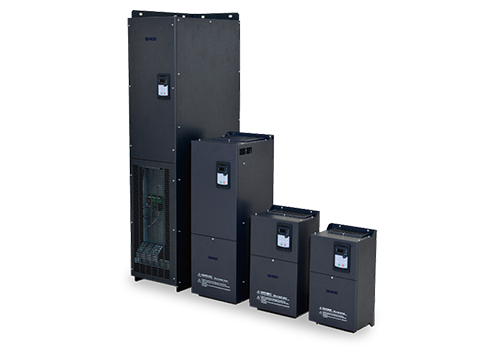

D71 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ.

D71 có rất nhiều thiết bị điều khiển, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của D71, không cần tùy chọn. D71 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Hiệu suất mô-men xoắn tần số thấp tốt (gấp 1,5 lần công suất mô-men xoắn khi vòng lặp mở 0,5Hz), mô-men xoắn lớn tần số thấp;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Khả năng thích ứng siêu lưới điện, khả năng chống dao động lưới điện lên tới ± 15%, đảm bảo ổn định điện áp, dòng điện, tốc độ đầu ra;

· 15kW trở lên được trang bị cuộn kháng DC tiêu chuẩn, hoạt động tốt trong việc điều khiển hài hòa và ổn định, giúp khách hàng tiết kiệm chi phí phần cứng;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

04 giới thiệu hệ thống:

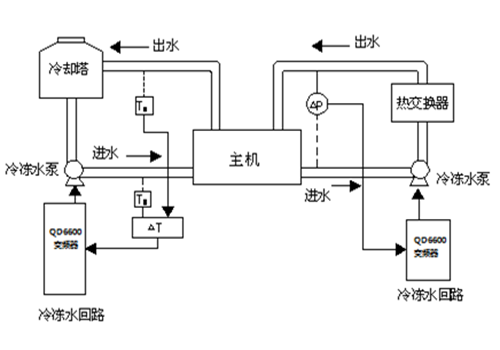

Trong hệ thống này, hai máy bơm nước lạnh 110KW được dẫn động bởi hai bộ biến tần D71 110KW, ngoài ra còn có một số bộ biến tần D71 điều khiển quạt (bao gồm quạt trong nhà và quạt tháp giải nhiệt). Trong hệ thống tuần hoàn nước lạnh, tín hiệu 1 (tín hiệu nhiệt độ hoặc tín hiệu áp suất) của mạch đầu vào nước và tín hiệu 2 (tín hiệu nhiệt độ hoặc tín hiệu áp suất) của mạch đầu ra nước được gửi đến mô-đun analog để thu được tín hiệu phản hồi analog của biến tần. Thông qua chức năng PID tích hợp của biến tần, việc điều khiển tự động vòng kín được thực hiện.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

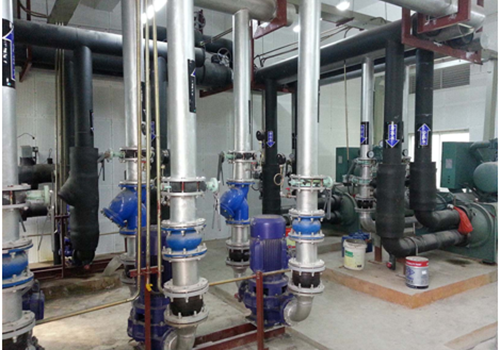

Theo tình hình không gian tại chỗ, một biến tần dòng D71 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển sưởi, thông gió và điều hòa không khí sử dụng biến tần D71 đã đưa vào vận hành được hơn 3 năm và đạt được hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Hệ thống điều hòa không khí trung tâm áp dụng điều khiển vòng kín chuyển đổi tần số, với phản ứng động nhanh và mức độ tự động hóa cao, đồng thời toàn bộ hệ thống thực hiện điều khiển kỹ thuật số và thông minh;

Lợi ích kinh tế rất đáng chú ý, hiệu quả tiết kiệm năng lượng cơ bản là 35% đến 55% và toàn bộ khoản đầu tư tăng lên nhờ hệ thống điều khiển chuyển đổi tần số có thể được phục hồi trong hơn một năm.

08 Lợi ích của khách hàng:

Điều khiển tự động vòng kín PID giúp giảm khối lượng công việc của công nhân và nâng cao hiệu quả công việc;

Giảm tổn thất động cơ và chi phí bảo trì;

Chức năng bảo vệ toàn diện của bộ biến tần đảm bảo tính liên tục trong sản xuất;

Giảm tiếng ồn khi chạy của máy bơm nước và cải thiện sự thoải mái của tòa nhà;

Lợi ích kinh tế là rất đáng kể và toàn bộ khoản đầu tư tăng thêm nhờ hệ thống điều khiển chuyển đổi tần số có thể được thu hồi sau hơn một năm.
