01 Giới thiệu:

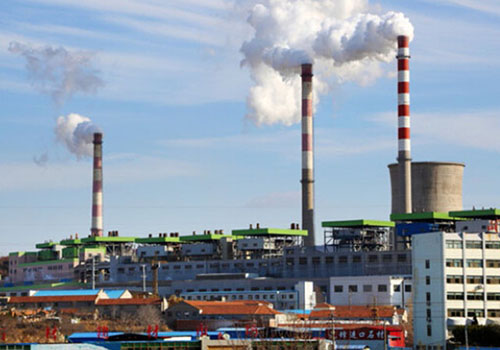

Mùa đông ở miền bắc Trung Quốc kéo dài và lạnh lẽo, các phương pháp sưởi ấm như sưởi ấm và địa nhiệt đã trở thành phương tiện chính để người dân nơi đây tránh cái lạnh vào mùa đông. Nhà máy nhiệt điện vận chuyển hơi quá nhiệt đến từng trạm trao đổi nhiệt thông qua đường ống dẫn hơi. Trong trạm trao đổi nhiệt, hơi nước làm nóng nước nóng thông qua bộ trao đổi nhiệt và bơm tuần hoàn gửi nước nóng đến mạng thứ cấp và các bộ trao đổi nhiệt khác nhau qua đường ống sưởi ấm. người dùng. Biến tần D71 của Shanghai Qidian đã được sử dụng rộng rãi trong các lĩnh vực đô thị, như sưởi ấm, HVAC, công trình nước và nhà máy xử lý nước thải. Các sản phẩm và giải pháp của chúng tôi có tác dụng tiết kiệm năng lượng vượt trội, vận hành an toàn và đáng tin cậy, đồng thời là sự đảm bảo cho hoạt động ổn định của hệ thống đô thị.

02 Tính năng:

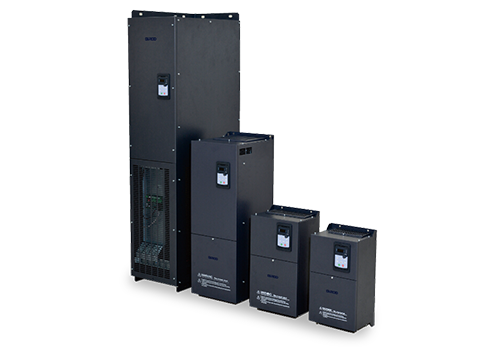

D71 là biến tần treo tường có dải công suất 0,75KW-500KW và chế độ điều khiển mức điện áp của điện áp đường dây đến là 380V-480V, là điều khiển vectơ không có cảm biến tốc độ. Bộ điều khiển vector không cảm biến tốc độ đặc biệt thích hợp cho quạt và máy bơm. Điều khiển vectơ không cảm biến tốc độ không chỉ có vòng kín tốc độ mà còn có vòng kín dòng điện, dòng điện ở trạng thái ổn định của động cơ ổn định hơn.

D71 có rất nhiều thiết bị đầu cuối khách hàng, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V cho đầu vào analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định các chức năng. Giao diện MODBUS là cấu hình tiêu chuẩn của D71, không cần tùy chọn. D71 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS. Biến tần dòng D71 được tích hợp chức năng PID, vận hành linh hoạt hơn và có nhiều cách điều khiển giao diện.

04 Giới thiệu hệ thống:

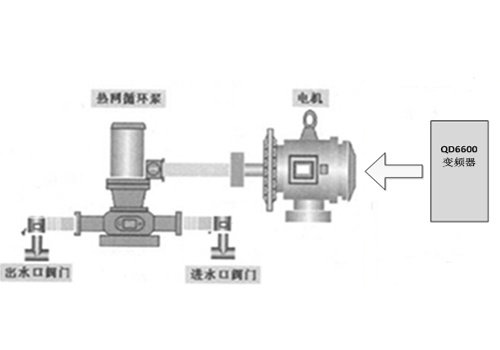

Trong hệ thống này, bộ biến tần D71 110KW được sử dụng để điều khiển bơm tuần hoàn mạng nhiệt 110KW. Bằng cách thu thập chênh lệch nhiệt độ giữa tổng nhiệt độ nước đầu ra và nhiệt độ nước hồi của hệ thống, đồng thời so sánh chênh lệch nhiệt độ của nhiệt độ nước hồi lưu của hệ thống người dùng ở từng khu vực với chênh lệch nhiệt độ thiết kế hệ thống, tốc độ của bơm tuần hoàn được điều chỉnh tự động bằng chức năng PID tích hợp của biến tần để thực hiện điều chỉnh tổng lưu lượng và nhiệt độ của hệ thống.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

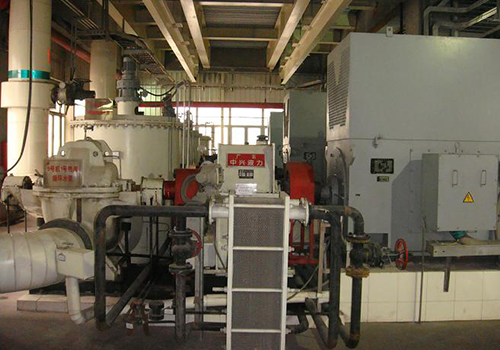

Theo tình hình không gian tại chỗ, một biến tần dòng D71 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống bơm nước tuần hoàn mạng lưới gia nhiệt sử dụng biến tần D71 đã đi vào hoạt động được hơn 3 năm và đạt được hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động tin cậy, tỷ lệ hỏng hóc thấp;  Thông qua việc điều chỉnh tự động PID, hiện tượng sưởi ấm và làm mát không đồng đều của từng trạm trong mạng lưới sưởi ấm được loại bỏ;

Thực hiện hoạt động sản xuất không người lái, giảm đáng kể cường độ lao động và nâng cao hiệu quả sản xuất;

Lợi ích kinh tế là rất đáng kể và tất cả khoản đầu tư tăng lên có thể được thu hồi trong hơn một năm.

08 Lợi ích của khách hàng:

Việc sưởi ấm và làm mát của từng trạm trong mạng lưới sưởi ấm là đồng đều, đảm bảo nhu cầu sưởi ấm của khách hàng ở xa và tránh tình trạng quá nóng cho khách hàng ở gần.

Thực hiện hoạt động sản xuất không người lái và nâng cao hiệu quả sản xuất;

Tác động cơ học giảm, giúp tiết kiệm đáng kể chi phí bảo trì;

Hiệu quả tiết kiệm năng lượng là đáng chú ý và khoản đầu tư tăng lên có thể được phục hồi hoàn toàn sau hơn một năm.
