01 Giới thiệu:

Máy cắt quay là một trong những thiết bị chính để sản xuất ván ép. Nó được chia thành máy cắt quay dựa trên thẻ và máy cắt quay không dùng thẻ. Với sự tiến bộ của công nghệ, công nghệ điều khiển servo kỹ thuật số cũng được ứng dụng vào sản xuất máy cắt quay. Máy cắt gỗ quay quay lại lõi gỗ còn lại để tận dụng tối đa nguyên liệu thô. Shanghai Qidian đã độc lập phát triển một bộ hệ thống phù hợp với nhiều loại máy cắt quay khác nhau trên thị trường. Sau khi ứng dụng thực tế ở Sơn Đông, Hà Bắc, Quảng Tây, Giang Tây và những nơi khác, nó đã giải quyết được mối lo ngại của nhiều nhà sản xuất máy móc về việc điều khiển số và tự động hóa thiết bị cắt quay. yêu cầu.

02 Tính năng:

D51 là biến tần treo tường, dải công suất 3KW-15KW, điện áp đường dây đến là 380V-480V và chế độ điều khiển là điều khiển véc tơ không có cảm biến tốc độ và điều khiển véc tơ vòng kín.

03 Ưu điểm:

· Có đặc tính mô-men xoắn tần số thấp, mô-men xoắn định mức 0,5Hz 180%;

· Đối với các vật cắt quay phức tạp, nó có đủ mô-men xoắn khởi động để đảm bảo động cơ có lực cắt mạnh và công suất ra đồng đều khi cắt nặng ở tốc độ thấp;

· Nó có độ chính xác điều khiển tốc độ, độ chính xác điều khiển là 0,2%, thực hiện điều khiển tốc độ chính xác, đảm bảo độ trơn tru của quá trình cắt quay và dừng và khởi động lại tốc độ cao, tương đương với các bộ biến tần nhập khẩu;

· Phản hồi mô-men xoắn chỉ cần 20ms, thực hiện phản hồi nhanh và trạng thái hoạt động tổng thể ổn định hơn;

· Khả năng chịu tải tốt và thích ứng với môi trường, độ tin cậy vận hành cao;

· Chức năng AVR tuyệt vời, khả năng thích ứng siêu lưới, giữ cho mô-men đầu ra không đổi trong trường hợp dao động điện áp và có thể đáp ứng hoạt động cắt quay bình thường khi điện áp định mức trên 60℅;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

04 Giới thiệu hệ thống:

Trong hệ thống này, máy cắt quay được điều khiển bởi bộ biến tần D51, hệ thống điều khiển nối dây đơn giản, không cần bộ điều khiển bên ngoài, tất cả các chức năng đều được thực hiện bằng bộ biến tần tích hợp và toàn bộ hệ thống rất tiết kiệm và đáng tin cậy. Sử dụng bộ mã hóa quay làm cảm biến đo khoảng cách có thể cải thiện độ chính xác của phép đo lên 0,01mm; sử dụng bộ mã hóa quay để đo tốc độ thực tế của con lăn có thể tránh được lỗi do điện áp lưới không ổn định trên độ dày của vết cắt quay.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

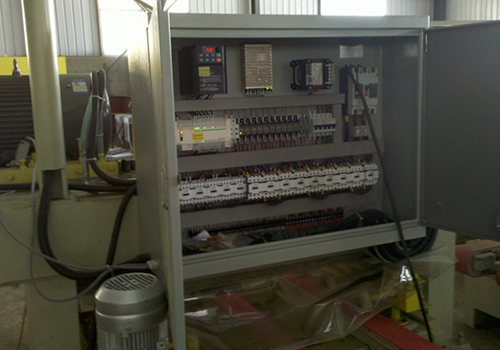

Theo tình hình không gian tại chỗ, một biến tần dòng D51 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển máy cắt quay sử dụng biến tần D51 đã đi vào hoạt động được hơn 3 năm và đạt được hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Các thông số công nghệ của máy cắt quay được thiết lập trực tuyến và độ dày cắt được điều chỉnh liên tục để đáp ứng các nhu cầu khác nhau của thị trường;

Độ chính xác kiểm soát tốc độ cao và sản phẩm sản xuất phù hợp hơn với yêu cầu.

08 Lợi ích của khách hàng:

Độ dày của quá trình cắt quay đồng đều, bề mặt nhẵn và đáp ứng các yêu cầu của quy trình;  Chức năng bảo vệ toàn diện của biến tần có thể đảm bảo sản xuất ngay cả khi lưới điện biến động và tối đa hóa tính liên tục của sản xuất;  Nâng cao hiệu quả sản xuất và tận dụng gỗ, bảo vệ môi trường và tiết kiệm chi phí sản xuất.
