01 Giới thiệu:

Máy tiện đứng là thiết bị cơ khí lớn được sử dụng để gia công các phôi lớn và nặng với kích thước xuyên tâm lớn, kích thước trục tương đối nhỏ và hình dạng phức tạp. Chẳng hạn như bề mặt hình trụ, bề mặt cuối, bề mặt hình nón, lỗ hình trụ, lỗ hình nón, v.v. của các loại đĩa, bánh xe và ống bọc khác nhau. Cũng có thể thực hiện ren, tiện hình cầu, định hình, phay và mài với sự trợ giúp của các thiết bị bổ sung. Trục chính của máy công cụ lớn được điều khiển bởi biến tần RVE32 để đạt được tốc độ điều khiển ổn định, với đặc tính mô-men xoắn tần số thấp tốt và tốc độ phản hồi nhanh. Việc phanh và dừng nhanh được thực hiện nhờ bộ hãm và điện trở hãm.

02 Tính năng:

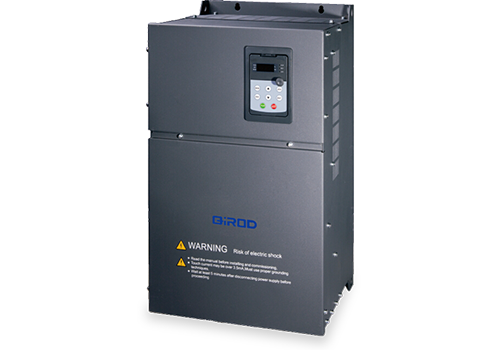

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ. RVE32 có rất nhiều thiết bị điều khiển, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32 không có tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Cung cấp mô-men xoắn định mức 0,5Hz 150%, dễ dàng khởi động động cơ trục chính;

· Với độ chính xác kiểm soát tốc độ, độ chính xác điều khiển là 0,2% và đạt được kiểm soát tốc độ chính xác;

· Với khả năng kiểm soát suy yếu trường tốt, nó có thể đạt được khả năng kiểm soát chính xác ngay cả khi chạy ở tần số cao;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Chức năng AVR vượt trội, khả năng thích ứng siêu lưới, đảm bảo ổn định điện áp đầu ra, dòng điện và tốc độ;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng, giới hạn để đảm bảo tính liên tục của sản xuất;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

04 Giới thiệu hệ thống:

Trong hệ thống này, trục chính của máy tiện đứng 55KW được dẫn động bởi bộ biến tần RVE32 75KW và việc dừng phanh nhanh được thực hiện thông qua bộ hãm bên ngoài và điện trở hãm. Việc cắt tốc độ không đổi đạt được thông qua điều khiển vectơ vòng hở và sự thay đổi tốc độ do thay đổi tải gây ra là rất nhỏ. Biến tần được khởi động thông qua thiết bị đầu cuối điều khiển và tốc độ đưa ra được điều khiển bằng tín hiệu điện áp analog 0-10V của hệ thống điều khiển. Khi động cơ chạy ở tần số 70Hz, dao động tốc độ nhỏ hơn 1 vòng/phút và dao động dòng điện nhỏ hơn 1A, thực hiện kiểm soát tốc độ chính xác.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

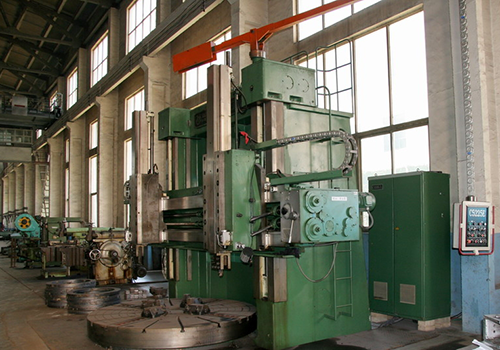

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển máy tiện đứng sử dụng biến tần RVE32 đã đi vào hoạt động được hơn 3 năm và đạt hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Độ chính xác kiểm soát tốc độ cao và sản phẩm sản xuất phù hợp hơn với yêu cầu; Hệ thống điều khiển máy tiện đứng sử dụng biến tần QD6000 đã đi vào hoạt động được hơn 3 năm và đạt được hiệu quả và lợi ích kinh tế tốt.

08 Lợi ích của khách hàng:

Động cơ biến tần và trục chính chạy ổn định, giảm chi phí bảo trì;

Chức năng bảo vệ toàn diện của biến tần đảm bảo tính liên tục của quá trình sản xuất;

Việc sản xuất sản phẩm phù hợp hơn với yêu cầu và tỷ lệ sai sót giảm đáng kể.
