01 Giới thiệu:

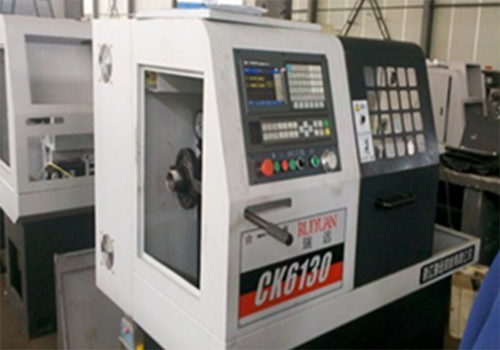

Máy công cụ điều khiển số, gọi tắt là máy công cụ CNC, là các sản phẩm cơ điện tử được tích hợp công nghệ cơ khí, điện, thủy lực, khí nén, vi điện tử và thông tin trong 30 năm qua. Trục chính và mỗi hệ thống cấp liệu được dẫn động bởi các động cơ tương ứng. Với sự phát triển của công nghệ điều chỉnh tốc độ chuyển đổi tần số, trục chính của máy công cụ CNC được điều khiển bởi bộ biến tần, có thể đáp ứng tốt nhu cầu công việc. Bộ biến tần Qidian RVE32 có nhiều ứng dụng trong máy công cụ CNC và đã đạt được những lợi ích kinh tế và xã hội tốt.

02 Tính năng:

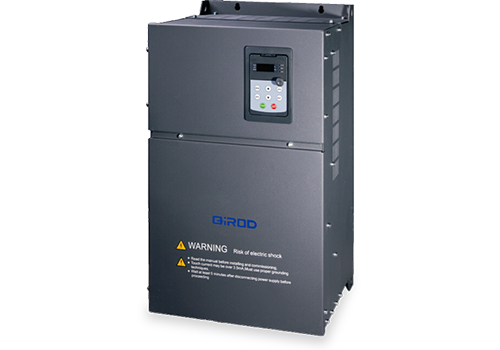

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ.

RVE32 có rất nhiều trạm biến áp, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Mô-men xoắn khởi động lớn, cung cấp mô-men xoắn định mức 0,5Hz 150%, dễ dàng khởi động động cơ trục chính;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Với độ chính xác của điều khiển tốc độ, độ chính xác của điều khiển là 0,2% và khả năng kiểm soát tốc độ chính xác được thực hiện;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

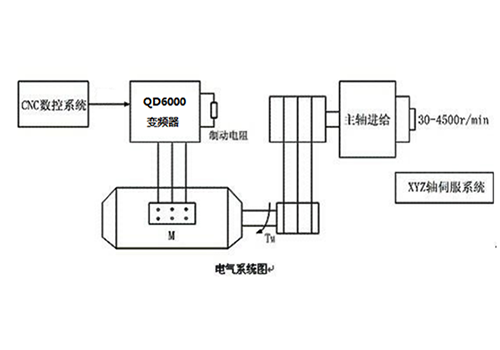

04 Giới thiệu hệ thống:

Trong hệ thống này, trục chính của máy công cụ CNC 4KW được dẫn động bởi biến tần RVE32 5.5KW, việc hãm và dừng nhanh được thực hiện thông qua bộ hãm bên ngoài và điện trở hãm. Sự thay đổi tốc độ do thay đổi tải gây ra là rất nhỏ do điều khiển vectơ vòng hở.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

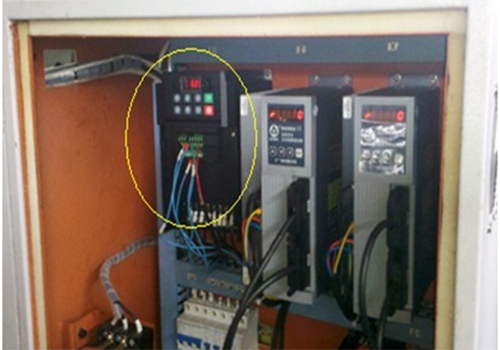

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển máy công cụ CNC sử dụng biến tần RVE32 đã đi vào hoạt động được hơn 3 năm và đạt được hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Giám sát và kiểm soát dòng điện đầu ra theo thời gian thực, với khả năng đáp ứng động tốt và chất lượng sản phẩm được sản xuất tốt hơn;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Đặc tính mô-men xoắn tần số thấp tuyệt vời, hoạt động ổn định ở đầu ra mô-men xoắn định mức tốc độ thấp.

08 Lợi ích của khách hàng:

Động cơ biến tần và trục chính chạy ổn định, giảm chi phí bảo trì; Giảm tổn thất động cơ và chi phí bảo trì;

Chức năng bảo vệ toàn diện của biến tần đảm bảo tính liên tục của quá trình sản xuất;

Việc sản xuất sản phẩm phù hợp hơn với yêu cầu và tỷ lệ sai sót giảm đáng kể.
