01 Giới thiệu:

Với sự phát triển không ngừng của cần cẩu, công nghệ điều khiển truyền thống khó có thể đáp ứng yêu cầu điều khiển và điều chỉnh tốc độ ngày càng cao của cần cẩu. Ngày nay, với sự phát triển nhanh chóng của công nghệ điện tử, sự kết hợp giữa cần trục và công nghệ điện tử ngày càng trở nên chặt chẽ, thiết bị điều khiển tốc độ biến tần AC thay thế phương pháp điều khiển tốc độ dòng điện trở rôto động cơ truyền thống. Trong số nhiều thiết bị điều khiển tốc độ biến tần AC, bộ biến tần RVE32 đã được sử dụng rộng rãi trong nhiều ứng dụng khác nhau nhờ hiệu suất ổn định, chức năng mở rộng tùy chọn phong phú, tính linh hoạt của môi trường lập trình, đặc điểm mô-men xoắn và khả năng thích ứng để sử dụng trong các trường hợp khác nhau. Biến tần chiếm một vị trí rất quan trọng trong thị trường cao cấp.

02 Tính năng:

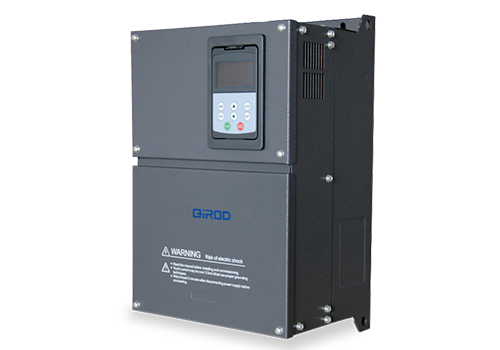

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ. RVE32 có rất nhiều trạm biến áp, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Với đặc tính mô-men xoắn tần số thấp, nó có thể cung cấp 0,5Hz 150% mô-men xoắn định mức để đảm bảo cần trục có tần số thay đổi khởi động trơn tru.

· Điều khiển logic phanh đáng tin cậy, thời gian phanh có thể điều chỉnh được, đồng thời đảm bảo móc không bị trượt, đồng thời tránh được dòng điện khởi động lớn của động cơ.

· Quá trình tăng giảm tốc diễn ra theo chế độ đường cong chữ S giúp tăng tính ổn định cho công việc, giảm tác động cơ học, kéo dài tuổi thọ của thiết bị.

· Dòng khởi động nhỏ, tác động hiện tại lên lưới điện nhỏ, lãng phí nguồn điện giảm đáng kể và hiệu quả tiết kiệm năng lượng là rõ ràng.

· Hoàn thiện chức năng bảo vệ, nâng cao hệ số an toàn và tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì.

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

04 Giới thiệu hệ thống:

Trong hệ thống này, 4 bộ động cơ 7,5KW được dẫn động bởi bộ biến tần RVE32 45KW để thực hiện việc điều khiển xe đẩy của cần trục. RVE32 có thể cung cấp khả năng điều khiển logic mở phanh hoàn chỉnh, điều khiển chuyển mạch tốc độ cao và thấp, điều khiển vectơ song song nhiều động cơ, điều khiển điện áp phanh có thể điều chỉnh, điều khiển hoạt động làm suy yếu trường tần số cao và các chức năng khác để đạt được khả năng điều khiển cần trục.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

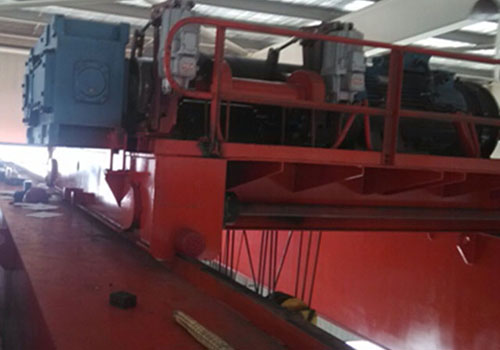

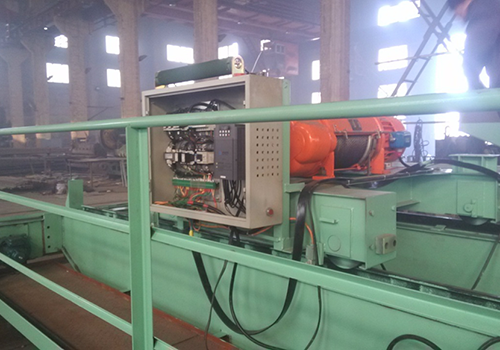

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển cẩu trục sử dụng biến tần RVE32 đã đưa vào vận hành được hơn 3 năm và đạt được hiệu quả kinh tế - xã hội tốt:

* Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

* Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

* Quá trình khởi động và chạy diễn ra suôn sẻ và hiệu quả, an toàn và đáng tin cậy.

08 Lợi ích của khách hàng:

Biến tần và cầu trục hoạt động ổn định, giảm đáng kể chi phí bảo trì;

Chức năng bảo vệ toàn diện của biến tần đảm bảo tính liên tục của quá trình sản xuất;

Điều khiển chuyển mạch tốc độ cao và thấp, hiệu quả cao;

Việc điều khiển phanh được thực hiện bằng bộ biến tần và độ an toàn rất tốt.
