01 Giới thiệu:

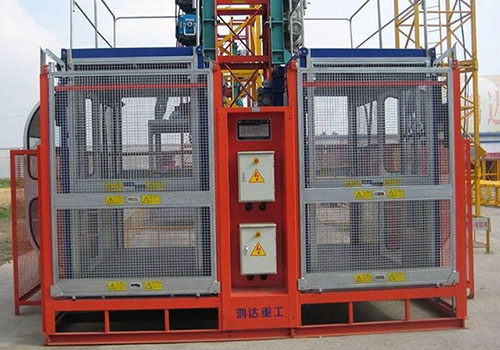

Thang máy xây dựng là thiết bị vận chuyển thẳng đứng không thể thiếu trong việc xây dựng các tòa nhà cao tầng hiện đại. Đặc biệt, nó đóng vai trò cực kỳ quan trọng trong việc xây dựng các công trình cao tầng và siêu cao tầng, đóng vai trò không thể thay thế trong việc đảm bảo thời gian thi công và an toàn, giảm chi phí xây dựng và giảm cường độ lao động. Biến tần RVE32 có hiệu suất tốt và hiệu quả tiết kiệm năng lượng trong việc sử dụng thang máy xây dựng tòa nhà.

02 Tính năng:

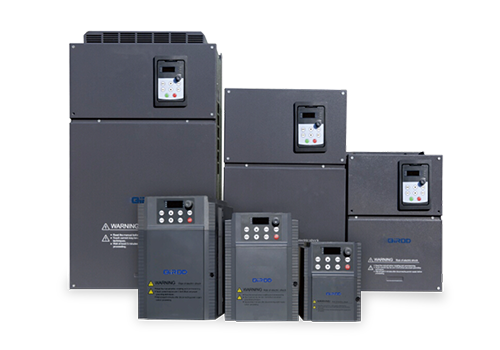

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ. RVE32 có rất nhiều trạm biến áp, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng. Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Nó có đặc tính mô-men xoắn tần số thấp và có thể cung cấp mô-men xoắn định mức 0,5Hz 150%;

· Kiểm soát phanh đáng tin cậy, an toàn và đáng tin cậy;

· Điều chỉnh tốc độ nhiều giai đoạn để nhận ra chức năng của tốc độ tải nhẹ nhanh và tốc độ tải nặng chậm;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

04 Giới thiệu hệ thống:

Trong hệ thống này, phần mạch chính của động cơ được dẫn động bởi biến tần RVE32 37KW. Toàn bộ hệ thống được điều khiển bởi bộ biến tần RVE32 và tốc độ chạy sử dụng hai tốc độ để thực hiện chức năng tốc độ tải nhẹ nhanh và tốc độ tải nặng chậm. Xuất ra một nhóm tín hiệu phanh rơle để điều khiển đóng mở phanh của động cơ.

05 Thông số kỹ thuật

06 Sử dụng tại chỗ:

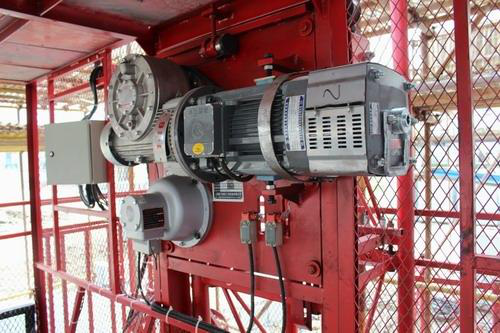

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển thang máy sử dụng biến tần RVE32 đã đưa vào vận hành được hơn 3 năm và đạt hiệu quả kinh tế, xã hội tốt.

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

* Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

* Không có hiện tượng "móc trượt" khi trọng lượng nâng khác nhau khi tải bắt đầu và dừng;

*Chức năng phát hiện dây lỏng và tăng tốc tải nhẹ đáp ứng yêu cầu của khách hàng nhằm nâng cao hiệu quả và an toàn sản xuất.

08 Lợi ích của khách hàng:

Kiểm soát tốc độ chính xác cải thiện hiệu quả sản xuất;

Giảm sự hao mòn của bánh răng thiết bị và giảm chi phí bảo trì;

Hiệu suất an toàn và đáng tin cậy để đảm bảo an toàn cho hoạt động sản xuất;
