01 Giới thiệu:

Với sự phát triển của công nghệ điện và cải tiến công nghệ điều chỉnh tốc độ chuyển đổi tần số, phương pháp điều khiển cấp nước thông minh với điều chỉnh tốc độ chuyển đổi tần số làm cốt lõi đã thay thế phương pháp cấp nước trước đây là chuyển đổi nhiều máy bơm và điều chỉnh van. Trong quá trình điều chỉnh tốc độ tần số thay đổi, dòng khởi động có thể được giới hạn trong dòng định mức, do đó tránh được tác động lên lưới điện trong quá trình khởi động. Do máy bơm khởi động trơn tru nên tốc độ trung bình khi vận hành bình thường bị giảm xuống, từ đó kéo dài tuổi thọ của các thiết bị như máy bơm và van. Đồng thời có thể loại bỏ hiệu ứng búa nước khi khởi động và dừng. Với hiệu suất ổn định, chế độ và chức năng vận hành đơn giản, bộ biến tần sẽ giúp hệ thống cấp nước tiết kiệm điện, nước và nhân lực và cuối cùng đạt được mục đích vận hành hiệu quả cao.

02 Tính năng:

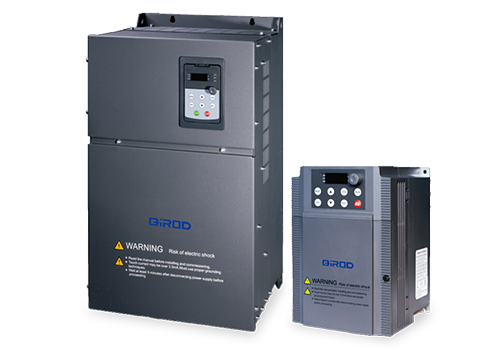

RVE32 là biến tần gắn trong tủ, dải công suất là 0,75KW~500KW, điện áp đầu vào là 380V~480V và các phương pháp điều khiển là điều khiển vectơ không cảm biến và điều khiển vectơ. Điều khiển vectơ không cảm biến tốc độ là một loại điều khiển vectơ, nhưng không có cảm biến tốc độ và giá trị phản hồi tốc độ của động cơ được ước tính thông qua tính toán của mô hình động cơ. Độ chính xác điều khiển và hiệu suất động của điều khiển véc tơ không cảm biến tốc độ không tốt bằng điều khiển véc tơ vòng kín tốc độ, nhưng nó cũng có ưu điểm là hệ thống đơn giản, không cần bảo dưỡng cảm biến tốc độ và giá thành thấp, đặc biệt đối với quạt và máy bơm. Điều khiển V/f truyền thống cũng không cần cảm biến tốc độ, nhưng đối với động cơ quạt và bơm công suất cao, chẳng hạn như điều khiển V/f không có điều khiển vòng lặp dòng điện thì rất dễ gây ra dao động dòng điện. Điều khiển vectơ không cảm biến tốc độ không chỉ có vòng kín tốc độ mà còn có vòng kín dòng điện, dòng điện ở trạng thái ổn định của động cơ ổn định hơn.

RVE32 có rất nhiều thiết bị đầu cuối khách hàng, bao gồm 8 đầu vào kỹ thuật số (LI1~LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định các chức năng. Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

Biến tần dòng RVE32 được tích hợp chức năng PID, vận hành linh hoạt hơn. Có nhiều cách để điều khiển giao diện, có thể bằng dây cứng hoặc bằng giao tiếp.

04 Giới thiệu hệ thống:

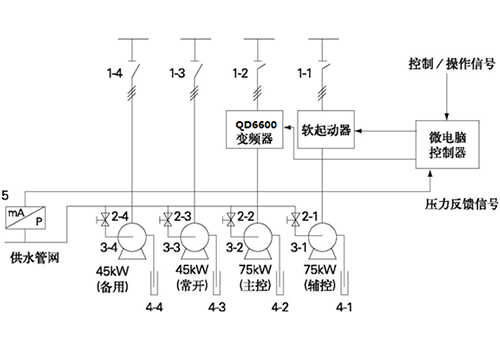

Trong hệ thống này, ba máy bơm giếng sâu được sử dụng và một máy bơm giếng sâu 45KW được sử dụng làm máy bơm mở thông thường để duy trì chức năng cấp nước cơ bản. Một máy bơm giếng sâu 75kW được sử dụng làm máy bơm điều khiển chính và lắp đặt thiết bị điều khiển cấp nước tự động áp suất không đổi chuyển đổi tần số. Khi lượng nước tiêu thụ thay đổi, tốc độ của máy bơm được điều chỉnh để đảm bảo cung cấp nước có áp suất không đổi cho mạng lưới cấp nước. Một máy bơm giếng sâu 75kW được lắp đặt trọn bộ kỹ thuật số. Bộ điều khiển khởi động mềm động cơ AC được sử dụng làm bơm điều khiển phụ. Khi lượng nước cấp thay đổi lớn, nếu máy bơm điều khiển chính đã hoạt động ở tần số (hoặc tần số) tối đa thì áp lực của mạng lưới đường ống cấp nước không thể được đảm bảo không đổi. Bộ điều khiển làm cho bơm điều khiển phụ bắt đầu (hoặc dừng) chạy, sau đó bơm điều khiển chính chạy ở tốc độ thay đổi để điều chỉnh áp lực nước của mạng lưới đường ống nhằm giữ cho áp lực nước không đổi.

1- Công tắc nguồn 2- Van nước một chiều 3- Điện kháng máy bơm 4- Nguồn nước giếng sâu 5- Cảm biến áp suất

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

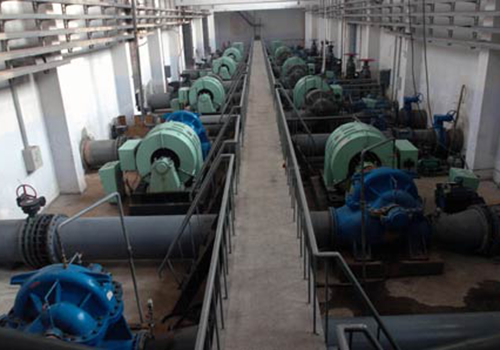

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống cấp nước liên tục sử dụng biến tần RVE32 đã đưa vào vận hành được hơn 3 năm và đạt hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động tin cậy, tỷ lệ hỏng hóc thấp;

Áp lực cấp nước ổn định giúp loại bỏ nhược điểm các hộ dân cao tầng bị cắt nước khi sử dụng nước cao điểm và áp lực đường ống quá mức trong thời kỳ máng nước;

Giải quyết vấn đề loại bỏ cát khi bật máy bơm và vấn đề tràn trong quá trình vận hành;

Lợi ích kinh tế mang lại là rất đáng chú ý, số liệu thống kê vận hành thực tế cho thấy có thể tiết kiệm được 432.600 kWh điện trong một năm. Tính ra ở mức 0,3 nhân dân tệ mỗi kilowatt giờ, có thể tiết kiệm được khoảng 129.800 nhân dân tệ tiền điện. Hơn một năm có thể thu hồi tất cả khoản đầu tư tăng lên của hệ thống điều khiển tự động cấp nước áp suất không đổi.

08 Lợi ích của khách hàng:

Áp lực nước của mạng lưới đường ống cấp nước ổn định và không thay đổi khi lượng nước tiêu thụ thay đổi, giúp cải thiện chất lượng cấp nước;

Nó tránh được hiện tượng nước chảy và rò rỉ nước do áp lực nước tăng bất thường trong mạng lưới đường ống cấp nước và giảm chi phí bảo trì;

Hiệu quả tiết kiệm năng lượng là đáng chú ý và khoản đầu tư tăng lên vào hệ thống cấp nước áp suất không đổi có thể được phục hồi hoàn toàn trong hơn một năm;

Tránh lãng phí tài nguyên nước và ngăn chặn việc mở rộng hơn nữa diện tích phễu giảm mực nước hình thành do khai thác quá mức nước ngầm.
