01 Giới thiệu:

Tài nguyên nước là yếu tố quan trọng cho sự phát triển kinh tế và phát triển xã hội bền vững, tỷ lệ xử lý nước thải đô thị đã trở thành biểu tượng quan trọng để đánh giá một khu vực có văn minh hay không. Tình trạng ô nhiễm nghiêm trọng và tình trạng khan hiếm tài nguyên nước ngày càng gia tăng hiện đã trở thành chủ đề được cả thế giới quan tâm. Với sự phát triển của nền kinh tế Trung Quốc, lượng nước thải đô thị và nước thải công nghiệp đã tăng mạnh, mang lại không gian thị trường khổng lồ cho ngành xử lý nước. Trong nhà máy xử lý nước thải, máy thổi khí và máy bơm chìm là thiết bị cốt lõi của xử lý nước thải. Biến tần RVE32 có nhiều ứng dụng trong xử lý nước thải và đã đạt được những lợi ích kinh tế và xã hội tốt.

02 Tính năng:

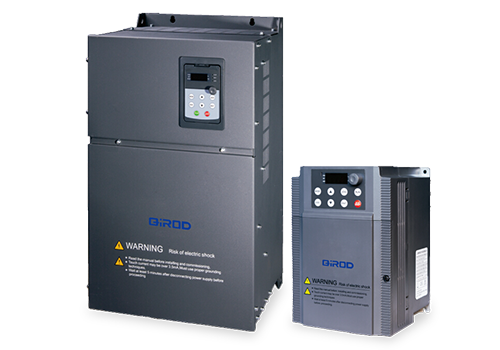

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ.

RVE32 có rất nhiều trạm biến áp, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Mô-men xoắn khởi động lớn, gấp 1,5 lần mô-men xoắn đầu ra ở vòng hở 0,5Hz, đáp ứng yêu cầu vận hành máy bơm chìm;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Khả năng thích ứng siêu lưới điện, khả năng chống dao động lưới điện lên tới ± 15%, đảm bảo ổn định điện áp, dòng điện, tốc độ đầu ra;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Nó có khả năng thích ứng môi trường mạnh mẽ và thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm.

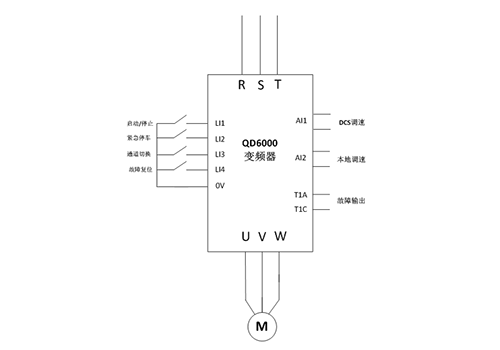

04 Giới thiệu hệ thống:

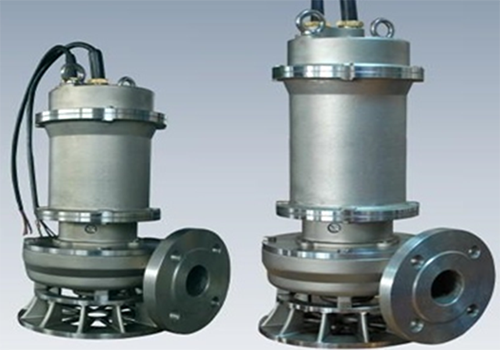

Trong hệ thống này, động cơ chính của máy bơm chìm 110KW được dẫn động bởi biến tần RVE32 110KW, được điều khiển tập trung bởi hệ thống DCS trong phòng máy tính trung tâm và cũng có thể được vận hành cục bộ.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

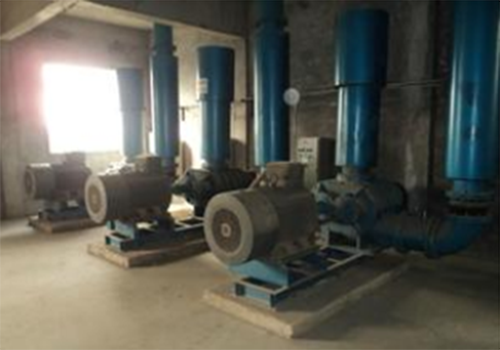

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển máy bơm chìm xử lý nước thải sử dụng bộ biến tần RVE32 đã đi vào hoạt động được hơn 3 năm và đạt được hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Theo nhu cầu của quy trình, làm cho động cơ khởi động mềm/dừng mềm để có thể giải quyết hiện tượng xoắn đột ngột và búa nước;

Lợi ích kinh tế rất đáng chú ý, hiệu quả tiết kiệm điện hơn 20% và toàn bộ khoản đầu tư tăng thêm nhờ hệ thống điều khiển chuyển đổi tần số có thể được phục hồi trong hơn một năm.

08 Lợi ích của khách hàng:

Loại bỏ nhiều thao tác thủ công tẻ nhạt, những nguy hiểm tiềm ẩn không an toàn và nâng cao hiệu quả công việc;

Giảm đáng kể tác động lên máy móc khi khởi động máy bơm và giảm chi phí bảo trì;

Chức năng bảo vệ toàn diện của biến tần đảm bảo tính liên tục của quá trình sản xuất;

Lợi ích kinh tế là rất đáng kể và toàn bộ khoản đầu tư tăng thêm nhờ hệ thống điều khiển chuyển đổi tần số có thể được thu hồi sau hơn một năm.
