01 Giới thiệu:

Tải quạt được sử dụng rộng rãi, chẳng hạn như quạt cung cấp và quạt gió cảm ứng của các hệ thống nồi hơi sản xuất và sinh hoạt khác nhau, bộ quạt điều hòa không khí trung tâm, bộ phận không khí trong lành, quạt tháp giải nhiệt, quạt hút ở các địa điểm sản xuất khác nhau và máy sấy trên dây chuyền sản xuất. Quạt là thiết bị điện chính của các doanh nghiệp công nghiệp và khai thác mỏ. Theo thống kê của các cơ quan liên quan, công suất lắp đặt quạt, máy bơm và động cơ trong nước khoảng 35.000MW, lượng điện tiêu thụ chiếm khoảng 40% lượng điện tiêu thụ toàn quốc. Khi sử dụng biến tần RVE32 trong hoạt động của quạt, tỷ lệ tiết kiệm điện thường là 20%-60% và thời gian thu hồi vốn đầu tư là 1-3 năm. Những lợi ích là rất đáng kể.

02 Tính năng:

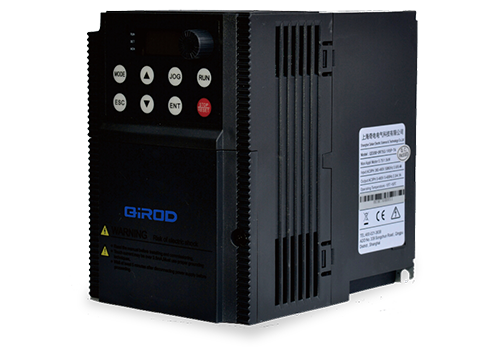

RVE32 là biến tần gắn trong tủ, dải công suất 0,75KW-500KW, điện áp đường dây đến là 380V-480V và chế độ điều khiển là điều khiển véc tơ và điều khiển véc tơ không có cảm biến tốc độ. Điều khiển vectơ không cảm biến tốc độ là một loại điều khiển vectơ, ước tính giá trị phản hồi tốc độ của động cơ thông qua việc tính toán mô hình động cơ. Độ chính xác điều khiển và hiệu suất động của điều khiển vectơ không cảm biến tốc độ không tốt bằng điều khiển vectơ với vòng kín tốc độ, nhưng nó cũng có ưu điểm là hệ thống đơn giản, không cần bảo trì cảm biến tốc độ và giá thấp, đặc biệt phù hợp với động cơ quạt và máy bơm. Điều khiển V/f truyền thống cũng không cần cảm biến tốc độ, nhưng đối với động cơ quạt và bơm công suất cao, chẳng hạn như điều khiển V/f không có điều khiển vòng lặp dòng điện thì rất dễ gây ra dao động dòng điện. Điều khiển vectơ không cảm biến tốc độ không chỉ có vòng kín tốc độ mà còn có vòng kín dòng điện, dòng điện ở trạng thái ổn định của động cơ ổn định hơn.

RVE32 có rất nhiều thiết bị đầu cuối khách hàng, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V cho đầu vào analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định các chức năng.

Biến tần dòng RVE32 được tích hợp chức năng PID, vận hành linh hoạt hơn. Có nhiều cách để điều khiển giao diện, có thể bằng dây cứng hoặc bằng giao tiếp.

04 Giới thiệu hệ thống:

Tổng cộng có bốn động cơ trong lò hơi này sử dụng bộ biến tần RVE32 để điều khiển hơi nước, dầu nóng và khí thải nóng tương ứng. Khí thải nóng được điều khiển bởi 2 động cơ 315KW, đưa đến quạt chính thông qua các đường ống sấy bột gỗ. Hai bộ biến tần 315KW QD6000 tương ứng điều khiển hai quạt và điều khiển công suất đầu ra của quạt bằng cách điều chỉnh tần số đầu ra của RVE32, để thực hiện điều chỉnh chính xác luồng khói nóng, không chỉ đáp ứng yêu cầu của quy trình mà còn hiệu quả hơn so với sử dụng kính chắn gió. Sẽ tiết kiệm năng lượng hơn khi điều chỉnh luồng khói nóng. Hai động cơ 132KW còn lại lần lượt đưa hơi nước từ máy tạo hơi nước và dầu nóng từ máy tạo dầu truyền nhiệt vào buồng trộn. Việc điều chỉnh sản lượng hơi nước trong máy tạo hơi nước có thể kiểm soát áp suất và nhiệt độ trong máy tạo hơi nước, và việc điều chỉnh sản lượng dầu truyền nhiệt trong máy tạo dầu nhiệt có thể kiểm soát nhiệt độ của máy tạo dầu nhiệt. RVE32 còn điều chỉnh đầu ra của hơi nước và dầu nóng bằng cách điều khiển công suất đầu ra của động cơ, từ đó điều khiển áp suất, nhiệt độ của bộ tạo hơi nước và nhiệt độ của bộ tạo dầu nóng.

05 Thông số kỹ thuật:

06 Sử dụng tại chỗ:

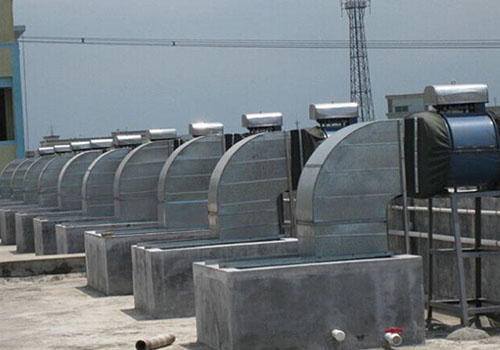

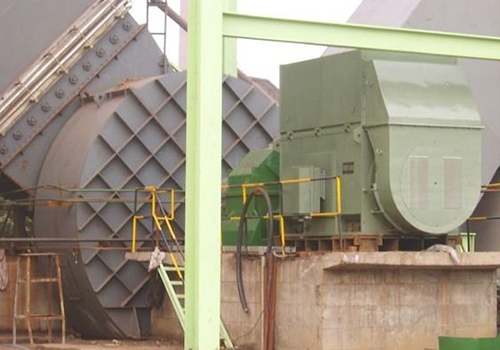

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển quạt lò hơi sử dụng biến tần RVE32 đã đưa vào vận hành được hơn 4 năm và đạt hiệu quả kinh tế - xã hội tốt:

Thiết bị điều khiển hoạt động tin cậy, tỷ lệ hỏng hóc thấp;  Ít tiếng ồn hơn đáng kể;

Điều chỉnh chính xác lưu lượng khói nóng đáp ứng yêu cầu quy trình sản xuất;

Kéo dài tuổi thọ của vòng bi của động cơ và quạt, giảm sự sinh nhiệt của động cơ và giảm đáng kể thời gian bảo trì;

Lợi ích kinh tế là rất đáng kể và toàn bộ khoản đầu tư tăng thêm nhờ hệ thống điều khiển chuyển đổi tần số có thể được thu hồi trong hơn một năm.

08 Lợi ích của khách hàng:

Điều chỉnh chính xác lưu lượng để đáp ứng yêu cầu của quá trình sản xuất;

Giảm tổn thất động cơ và chi phí bảo trì;

Hiệu quả tiết kiệm năng lượng là đáng chú ý và khoản đầu tư tăng lên nhờ điều khiển chuyển đổi tần số có thể được phục hồi hoàn toàn sau hơn một năm.
