01 Giới thiệu

Các ngành công nghiệp hóa chất và dược phẩm là ngành tiêu thụ điện năng lớn nhất trong các doanh nghiệp công nghiệp hiện nay và mức độ phụ thuộc vào tài nguyên thiên nhiên chiếm hơn 60%. Vấn đề năng lượng là một thách thức nghiêm trọng. Có hai cách để giải quyết cơ bản vấn đề năng lượng: một là nguồn mở, hai là tiết kiệm năng lượng. Công nghệ tiết kiệm năng lượng chuyển đổi tần số của biến tần dòng RVE32 là công nghệ mới tiết kiệm năng lượng hiệu quả cao với ứng dụng rộng rãi, hiệu quả nhanh chóng và thời gian hoàn vốn đầu tư ngắn. Máy khuấy thông thường trong ngành hóa chất và dược phẩm đã được sử dụng rộng rãi.

02 Tính năng

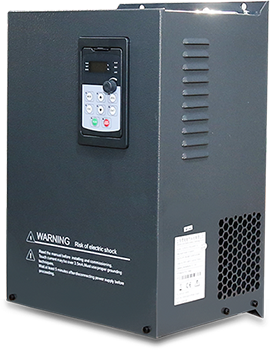

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ. RVE32 có rất nhiều trạm biến áp, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V cho đầu vào kỹ thuật số Tất cả LI/TA, AI/AO đều có thể được lập trình tự do để xác định chức năng. Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Cung cấp 250% dòng điện định mức của động cơ trong quá trình vận hành và tăng tốc tần số thấp để đáp ứng các yêu cầu vận hành của máy trộn;

· Chức năng AVR vượt trội, khả năng thích ứng siêu lưới, đảm bảo ổn định điện áp đầu ra, dòng điện và tốc độ;

· Với độ chính xác kiểm soát tốc độ, độ chính xác điều khiển là 0,2% và thực hiện kiểm soát tốc độ chính xác;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Khả năng thích ứng môi trường mạnh mẽ, thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống chịu với môi trường khắc nghiệt như ô nhiễm dầu, bụi và độ ẩm;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

04 Giới thiệu hệ thống:

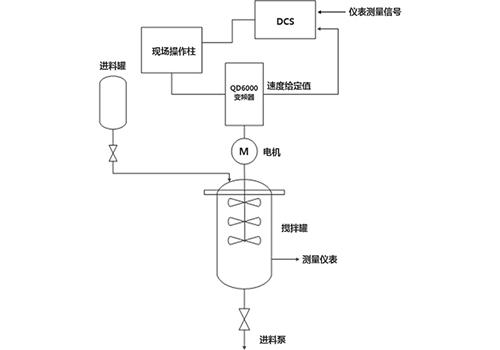

Trong hệ thống này, biến tần RVE32 7.5KW điều khiển động cơ máy trộn 7.5KW, dẫn động các cánh quạt khuấy khuấy đều, sau đó khuấy đều qua van chân không, sau đó đưa đến bơm cấp liệu để tham gia phản ứng hóa học tiếp theo sau khi đáp ứng yêu cầu. Hoạt động khởi động/dừng của bộ biến tần được thực hiện thông qua cột vận hành hiện trường và bộ biến tần sẽ phản hồi giá trị thực tế của tốc độ động cơ về DCS, đồng thời người vận hành đo tín hiệu và giá trị tốc độ thực tế theo thiết bị của bể trộn. Ra lệnh cho bộ biến tần để tăng hoặc giảm tham chiếu tốc độ động cơ.

05 Thông số kỹ thuật

06 Sử dụng tại chỗ:

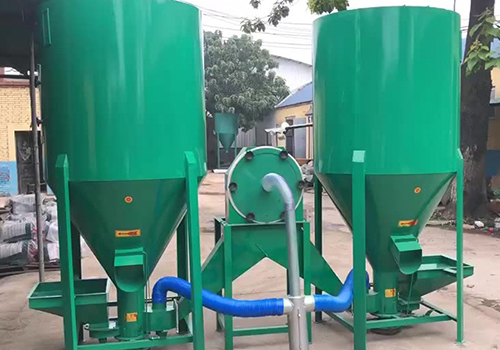

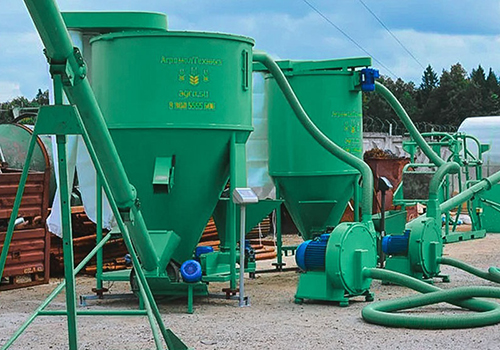

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình:

07 Kết quả chạy:

Hệ thống điều khiển máy trộn sử dụng bộ biến tần RVE32 đã đi vào hoạt động được hơn 3 năm và đạt hiệu quả kinh tế tốt.

Phúc lợi và phúc lợi xã hội:

Thiết bị điều khiển hoạt động đáng tin cậy, có khả năng thích ứng với môi trường tốt, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi và nhiệt ẩm, tỷ lệ hỏng hóc thấp;

Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

Lợi ích kinh tế là đáng kể và toàn bộ khoản đầu tư tăng thêm nhờ hệ thống điều khiển chuyển đổi tần số có thể được thu hồi trong hơn một năm;

08 Lợi ích của khách hàng:

Vận hành đáng tin cậy và bảo trì nhỏ, tiết kiệm chi phí bảo trì;

Chức năng bảo vệ toàn diện của bộ biến tần đảm bảo tính liên tục trong sản xuất;

Lợi ích kinh tế là đáng kể và toàn bộ khoản đầu tư tăng thêm nhờ hệ thống điều khiển chuyển đổi tần số có thể được thu hồi trong hơn một năm;
