01 Giới thiệu:

Máy ly tâm công nghiệp là một trong những thiết bị chính trong ngành hóa chất. Nó chủ yếu tách chất rắn và chất lỏng thông qua lực ly tâm. Theo đặc điểm của quy trình, vật liệu ban đầu chủ yếu là hỗn hợp rắn-lỏng và tải trọng tương đối lớn khi mới bắt đầu. Dưới tác dụng của lực ly tâm, nó chảy ra từ bên ngoài lực ly tâm, do đó một phần chất lỏng bị tách ra và khi tốc độ động cơ tăng thêm thì tải cũng giảm theo. Bộ biến tần RVE32 có thể đáp ứng các yêu cầu công nghệ và nhận ra hiệu ứng tách biệt khi chạy ở nhiều tốc độ khác nhau. Là một thiết bị điều khiển công nghiệp, nó có nhiều ứng dụng trong máy ly tâm công nghiệp.

02 Tính năng:

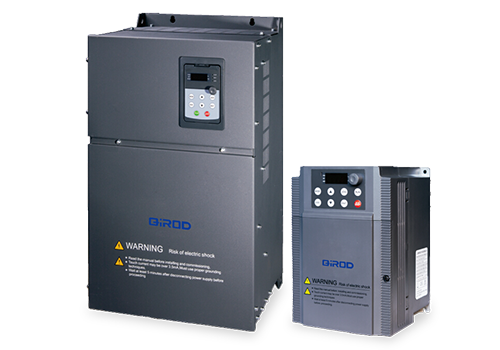

RVE32 là biến tần treo tường, dải công suất 0,75KW-500KW, mức điện áp của điện áp đường dây đến là 380V-480V và phương pháp điều khiển là điều khiển véc tơ không có cảm biến tốc độ.

RVE32 có rất nhiều trạm biến áp, bao gồm 8 đầu vào kỹ thuật số (LI1-LI8), 2 đầu vào analog (AI), 2 đầu ra rơle (TA), 2 đầu ra analog (AO), nguồn điện phụ 5V để cấp nguồn analog Đầu vào cố định, nguồn điện phụ 24V được sử dụng cho đầu vào kỹ thuật số, tất cả LI/TA, AI/AO có thể được lập trình tự do để xác định chức năng.

Giao diện MODBUS là cấu hình tiêu chuẩn của RVE32, không cần tùy chọn. RVE32 có thể được kết nối với các hệ thống tự động hóa cấp cao hơn thông qua MODBUS.

03 Ưu điểm:

· Cung cấp 250% dòng điện định mức trong quá trình vận hành và tăng tốc tần số thấp, đáp ứng yêu cầu vận hành máy ly tâm;

· Với độ chính xác kiểm soát tốc độ, độ chính xác điều khiển là 0,2% và đạt được kiểm soát tốc độ chính xác;

· Nó có ưu điểm là đáp ứng mô-men xoắn nhanh, khi tải dao động thì dao động dòng điện nhỏ;

· Nó có khả năng chịu tải tốt và khả năng thích ứng với môi trường, độ tin cậy vận hành cao;

· Kiểm soát tốc độ nhiều giai đoạn để đáp ứng yêu cầu quy trình sản xuất công nghiệp;

· Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;

· Khả năng thích ứng môi trường mạnh mẽ, thiết kế ống dẫn khí hoàn toàn độc lập có thể cải thiện đáng kể khả năng chống chịu với môi trường khắc nghiệt như ô nhiễm dầu, bụi và độ ẩm;

04 Giới thiệu hệ thống:

Trong hệ thống này, biến tần RVE32 22KW được sử dụng để điều khiển máy ly tâm 22KW và chức năng đa tốc độ của biến tần được chọn để thực hiện điều khiển ba tốc độ, cụ thể là vận hành tốc độ thấp, vận hành tốc độ trung bình và vận hành tốc độ cao. Việc dừng nhanh đạt được thông qua bộ hãm bên ngoài và điện trở hãm.

05 Thông số kỹ thuật

06 Sử dụng tại chỗ:

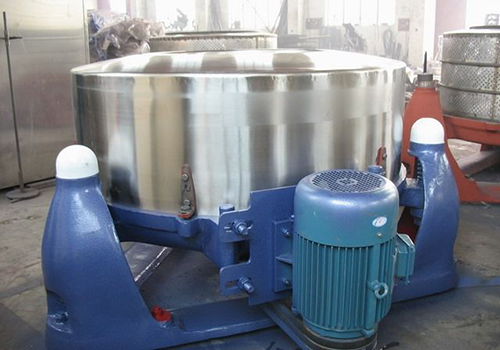

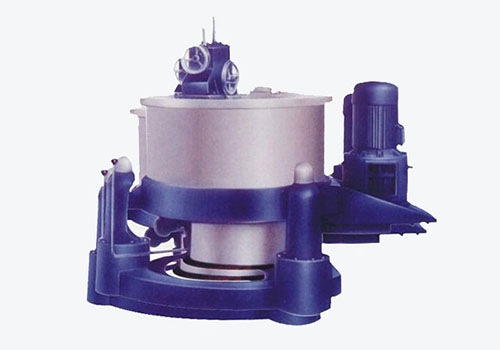

Theo tình hình không gian tại chỗ, biến tần dòng RVE32 được lắp đặt trong tủ điều khiển, cách lắp đặt biến tần và động cơ tại chỗ như trong hình.

07 Kết quả chạy:

Hệ thống điều khiển máy ly tâm công nghiệp sử dụng biến tần RVE32 đã đi vào hoạt động được hơn 3 năm và đạt được hiệu quả kinh tế - xã hội tốt: Thiết bị điều khiển hoạt động tin cậy, thích ứng tốt với môi trường, có thể chống lại các môi trường khắc nghiệt như ô nhiễm dầu, bụi, nhiệt ẩm và tỷ lệ hỏng hóc thấp;  Áp dụng phanh tiêu thụ năng lượng, khởi động mềm và dừng mềm, không ảnh hưởng đến lưới điện;  Đặc tính hạn chế dòng điện tuyệt vời, khả năng quá tải mạnh, có thể giảm quá tải chuyển đổi tần số một cách hiệu quả, bảo vệ quá dòng và tối đa hóa tính liên tục của sản xuất;  Lợi ích kinh tế là đáng kể và toàn bộ khoản đầu tư tăng thêm cho hệ thống điều khiển chuyển đổi tần số có thể được thu hồi trong hơn hai năm;

08 Lợi ích của khách hàng:

Việc sử dụng phanh tiêu thụ năng lượng giúp tiết kiệm chi phí má phanh và thời gian thay má phanh, hiệu suất sản xuất tăng 15% và lợi ích toàn diện được cải thiện đáng kể; Chức năng bảo vệ toàn diện của biến tần đảm bảo tính liên tục trong sản xuất;  Lợi ích kinh tế rất đáng chú ý và toàn bộ khoản đầu tư tăng thêm cho hệ thống điều khiển chuyển đổi tần số có thể được thu hồi sau hơn hai năm.
