Tóm tắt sản phẩm

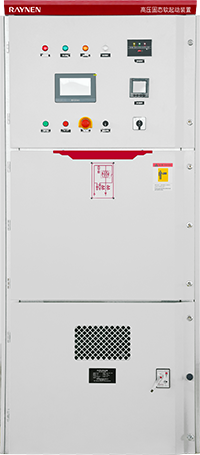

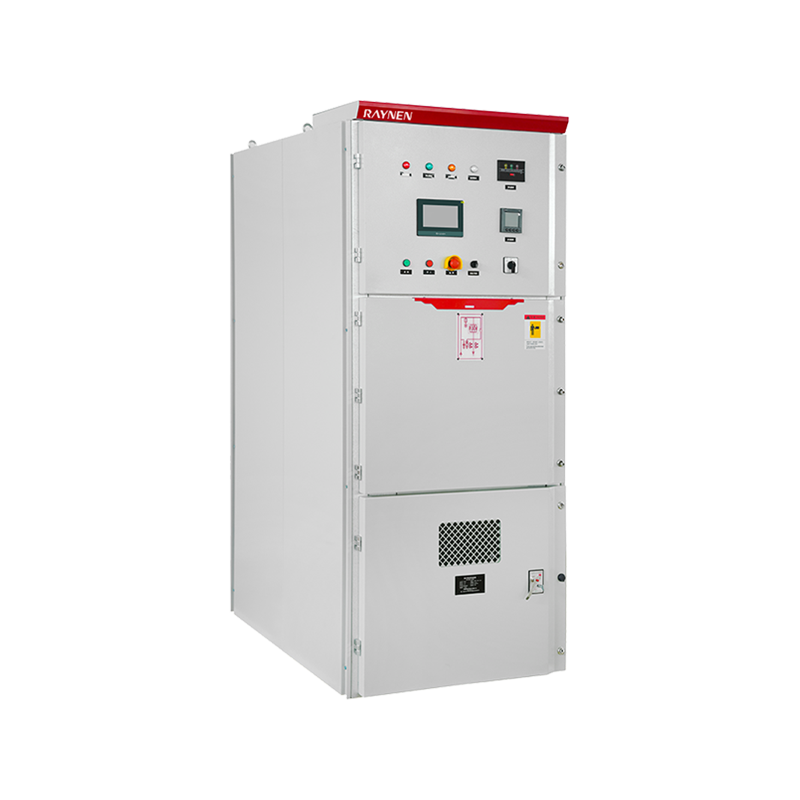

● Tủ kyn28 tiêu chuẩn, được thiết kế nghiêm ngặt Theo tiêu chuẩn bảo vệ
● Bộ kích hoạt cáp quang
● Chế độ thu nhận PT, Ổn định hơn chế độ điện tử
● Tuân thủ các thông số kỹ thuật điện cao thế quốc tế

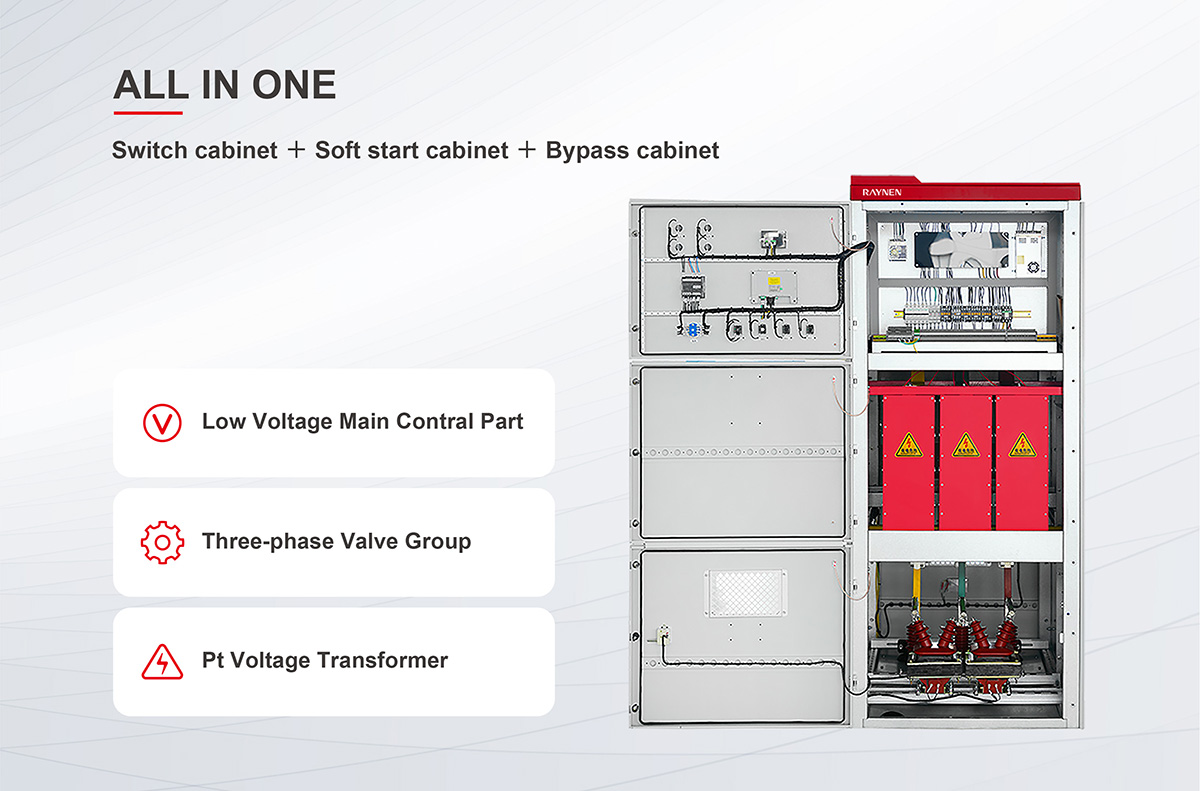

● Phần điện áp cao và phần điện áp thấp được cách ly hoàn toàn, an toàn và đáng tin cậy
● Giao diện lô có thể mở rộng
Thông số kỹ thuật
 | tham số | |
| người mẫu | RSE1000-6-5000 | |
| Điện áp định mức | 6kV | |
| Xếp hạng P (kW) | 5000 | |
| Dòng điện định mức (A) | 600 | |
| Kích thước (W*H*Dmm) | Có thể tùy chỉnh | |
 | Thiết kế mô-đun để dễ dàng cài đặt và bảo trì. Độ bền cách nhiệt được tăng cường hơn nữa |
| | Dễ dàng cài đặt, gỡ lỗi và sử dụng: RVS là một hệ thống bảo vệ và điều khiển khởi động động cơ hoàn chỉnh. Cho phép kiểm tra điện toàn bộ hệ thống bằng điện áp thấp trước khi chạy ở điện áp cao. |
| | Màn hình LCD cảm ứng 7 inch được sử dụng giúp việc lập trình và điều chỉnh thông số thuận tiện hơn. Giám sát lỗi và thời gian thực trực quan hơn và nâng cao hiệu quả công việc |
| | cài đặt mã hóa chương trình |

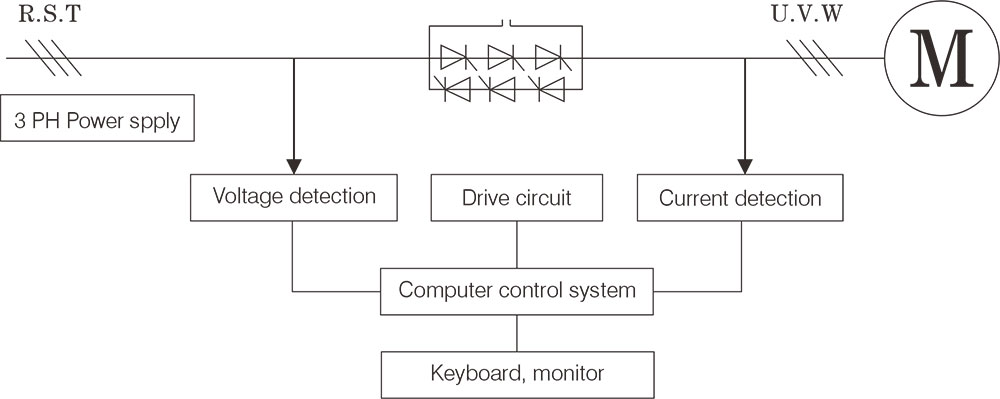

Sơ đồ nguyên lý làm việc
Danh pháp mô hình
Bảng lựa chọn bộ khởi động mềm điện áp trung thế định mức 6kV
| người mẫu | Điện áp định mức ( kV ) | Công suất định mức ( kW ) | Đánh giá hiện tại ( A ) | Kích thước (W*H*D) mm | |
| (-G) Loại chung | (-E) Loại tích hợp | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Có thể tùy chỉnh | - |
Bảng lựa chọn khởi động mềm điện áp trung thế định mức 10kV
| người mẫu | Điện áp định mức ( kV ) | Công suất định mức ( kW ) | Đánh giá hiện tại ( A ) | Kích thước (W*H*D) mm | |
| (-G) Loại chung | (-E) Loại tích hợp | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Có thể tùy chỉnh | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Có thể tùy chỉnh | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Có thể tùy chỉnh | - |
Dữ liệu kỹ thuật
| Thông số cơ bản | |
| Loại tải | Động cơ không đồng bộ lồng sóc trung thế ba pha, động cơ đồng bộ |
| Tần số làm việc | 50HZ/60Hz±2Hz |
| trình tự pha | Được phép làm việc theo bất kỳ trình tự pha nào (có thể cài đặt theo tham số) |
| Bỏ qua công tắc tơ | Công tắc tơ có khả năng khởi động trực tiếp |
| Kiểm soát quyền lực | AC220V±15% |
| Bảo vệ quá áp | Sự hấp thụ DV/DT |
| Tần số bắt đầu | nhiệt độ môi trường xung quanh: -20oC ~ 50oC |
| Điều kiện môi trường | 1-6 lần mỗi giờ |
| Độ ẩm tương đối: 5% - 95% không ngưng tụ | |
| Độ cao phải nhỏ hơn 1500m | |
| HMI | |
| Ngôn ngữ | Tiếng Anh / Tiếng Trung / Tiếng Nga |
| Hiển thị dụng cụ | |
| Vôn kế | Hiển thị điện áp nguồn điện chính ba pha |
| Ampe kế | Hiển thị dòng điện mạch chính ba pha |
| Chức năng bảo vệ | |
| Bảo vệ lỗi pha | Trong quá trình khởi động hoặc vận hành, hãy ngắt kết nối bất kỳ pha nào của nguồn điện chính |
| Bảo vệ quá dòng | bộ bảo vệ quá dòng: 100~500% |
| Bảo vệ mất cân bằng dòng pha | 20~100% |
| Bảo vệ quá tải | Bảo vệ quá tải level:10A,20A,30A |
| Bảo vệ điện áp thấp | Phạm vi: 50~100% |
| | Thời gian hành động: 0~10S |
| Hết thời gian bắt đầu | Giới hạn thời gian bắt đầu: 10~120S |
| Bảo vệ quá áp | Khi điện áp nguồn chính cao hơn 120% giá trị định mức |
| Bảo vệ quá tải | Khi điện áp nguồn điện chính thấp hơn 70% giá trị định mức |
| Bảo vệ nối đất | Khi dòng điện nối đất lớn hơn giá trị đặt |
| Truyền thông | |
| Giao thức/giao diện | Modbus RTU |
| Kết nối mạng | Mỗi RVS có thể giao tiếp trực tuyến với 32 RVS |
| chức năng | Quan sát trạng thái hoạt động và lập trình |
| Bản ghi dữ liệu | |
| Hồ sơ thất bại | Ghi lại thông tin lỗi của 1000 lần gần nhất |
