Biến tần 380V 560-800kW

tham số

người mẫu

RVE32-T3-560G ~ RVE32-T3-800G

Điện áp

380V

Xếp hạng P (kW)

560/630/710/800

Dòng điện đầu vào định mức (A)

950/1100/1280/1380

Dòng điện đầu ra định mức (A)

950/1100/1280/1380

Kích thước (mm)

2200*1100 *800 / 2200*1400*800

Kích thước lắp đặt (mm)

943*665 / 1100*665

quạt

● Thiết kế ống dẫn khí kép     ● Làm mát      ● Chống bụi     ● Giảm tiếng ồn

Bảng điện

● Giảm đau bảo vệ đặc biệt    ● Kháng axit và kiềm    ● Chống lão hóa

Ban kiểm soát

● Tần số thấp     ● Mô-men xoắn cao     ● Điều chỉnh điện áp tự động

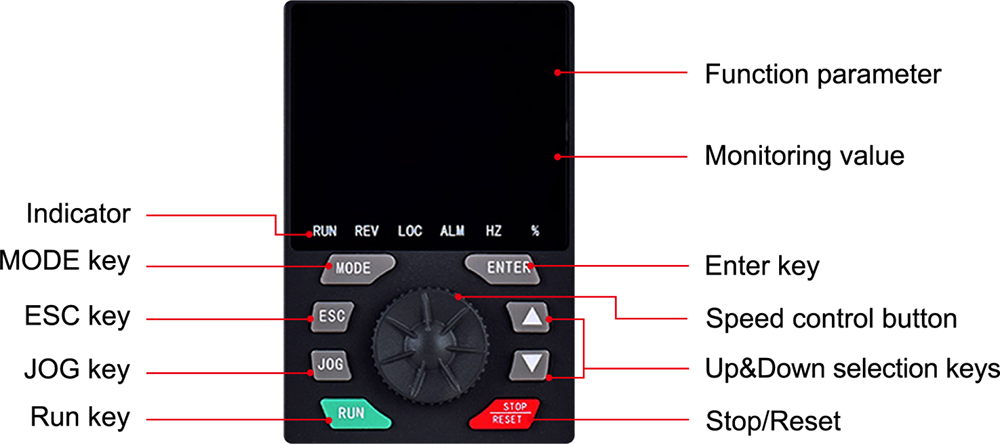

Bảng điều khiển LCD là tùy chọn

● Bảng điều khiển có thể tháo rời giúp thao tác thuận tiện hơn

Thêm vách ngăn epoxy

● 37KW đến 160KW: IP40

● Kiểm tra thành phẩm hoàn toàn tự động có tải

● Lão hóa ở nhiệt độ cao 60 độ trong 48 giờ

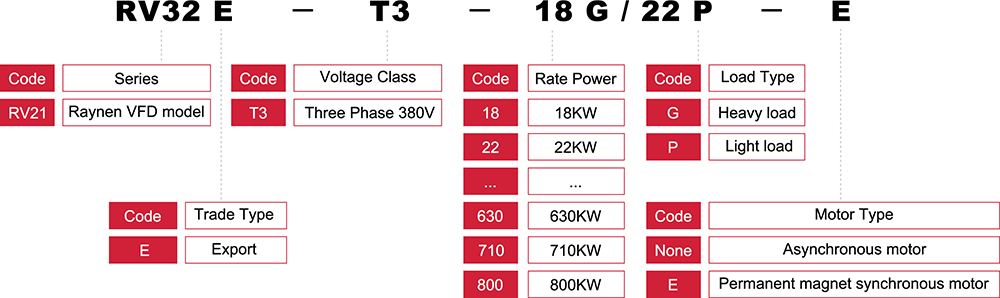

Mô hình biến tần

Máy loại G (tải nặng)

Máy loại P (tải nhẹ)

Kích thước (mm)

Kích thước lắp đặt (mm)

Tôi vào(A)

Tôi ra ngoài (A)

Xếp hạng P (kW)

Tôi vào(A)

Tôi ra ngoài (A)

Xếp hạng P (kW)

H

W

D

H1

W1

Khẩu độ

RVE32-T3-18G/22P

47

38

18.5

56

45

22

327

168

185.6

313

120

Φ9

RVE32-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE32-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE32-T3-37G/45P

80

75

37

94

92

45

RVE32-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE32-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE32-T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE32-T3-90G/110P

190

180

90

225

215

110

RVE32-T3-110G/132P

225

215

110

265

260

132

RVE32-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE32-T3-160G/185P

310

305

160

355

350

185

RVE32-T3-185G/200P

355

350

185

385

380

200

RVE32-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE32-T3-220G/250P

430

425

220

485

480

250

RVE32-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE32-T3-280G/315P

545

530

280

610

600

315

RVE32-T3-315G/355P

610

600

315

665

650

355

RVE32-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE32-T3-400G

785

725

400

-

-

-

RVE32-T3-500G

890

860

500

-

-

-

RVE32-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE32-T3-630G

1100

1100

630

-

-

-

RVE32-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE32-T3-800G

1380

1380

800

-

-

-

Các chức năng ứng dụng cơ bản

Tăng mô-men xoắn tần số thấp

Thông qua việc tăng điện áp và tăng mô-men xoắn, mô-men xoắn tần số thấp của điều khiển V/F và điều khiển vectơ không cảm biến tốc độ có thể tăng lên khoảng 0,1%~30,0%

Đường cong V/F

Loại tuyến tính, loại đa điểm

Đường cong tăng tốc/giảm tốc

Tăng tốc và giảm tốc tuyến tính hoặc hình chữ S: ba nhóm thời gian tăng tốc và giảm tốc: phạm vi thời gian tăng tốc và giảm tốc: 0-3200s

Điều chỉnh điện áp tự động (AVR)

Khi điện áp lưới thay đổi, nó có thể tự động giữ điện áp đầu ra không đổi

PID tích hợp

Hệ thống điều khiển vòng kín có thể dễ dàng thực hiện điều khiển quá trình

phanh DC

phanh DC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Kiểm soát chạy bộ

Động cơ có thể khởi động và dừng ngay lập tức; phạm vi cài đặt tần số chạy bộ: 0,0-20,0Hz; Chế độ dừng chạy bộ: giảm tốc/tự do/hãm DC

Nhảy tần

Ba điểm tần số nhảy và dải tần số nhảy tương ứng có thể được đặt để ngăn biến tần chạy trong dải tần số này

Đa tốc độ

Có thể đặt tối đa 15 thông qua 4 cổng đầu vào logic = Tần số hoạt động

Tổng hợp đầu vào

Sử dụng kết quả phép tính đại số của 2 đầu vào analog làm cài đặt tần số, giúp việc cài đặt tần số linh hoạt hơn

Chuyển đổi giữa 2 bộ thông số động cơ

Hai bộ thông số động cơ có thể được đặt và chuyển đổi tự do để phù hợp với động cơ điều khiển hiện tại

Bảo vệ biến tần

Bảo vệ mất pha đầu vào/đầu ra, phát hiện thiếu tải, bảo vệ quá mô-men xoắn, bảo vệ thấp áp, bảo vệ quá áp, bảo vệ quá dòng, bảo vệ quá nhiệt, bảo vệ ngắn mạch từng pha

Bảo vệ động cơ

Bảo vệ nhiệt động cơ, Giới hạn dòng điện động cơ, Quá tải động cơ, Đoản mạch động cơ

Đặc tính điện

Điện áp đầu vào

AC 3 pha, 380-480V, 50/60Hz hoặc AC 1 pha, 200-240V, 50/60Hz

Điện áp đầu ra

Điện áp đầu vào 0-100%, 0,5Hz-400Hz

Chế độ điều khiển

Mô men xoắn không đổi V/F, tải bậc hai V/F, điều khiển vector không cảm biến, chế độ tiết kiệm năng lượng

Tần số chuyển đổi

1,5kHz-12kHz

Có thể cài đặt chức năng điều chỉnh tần số chuyển đổi tự động: khi nhiệt độ tăng, tần số chuyển đổi sẽ tự động giảm

Khi nhiệt độ trở lại bình thường, tần số chuyển đổi trở về giá trị ban đầu

Khả năng quá dòng

150% dòng điện đầu ra định mức 60 giây, 200% dòng điện đầu ra định mức 2 giây

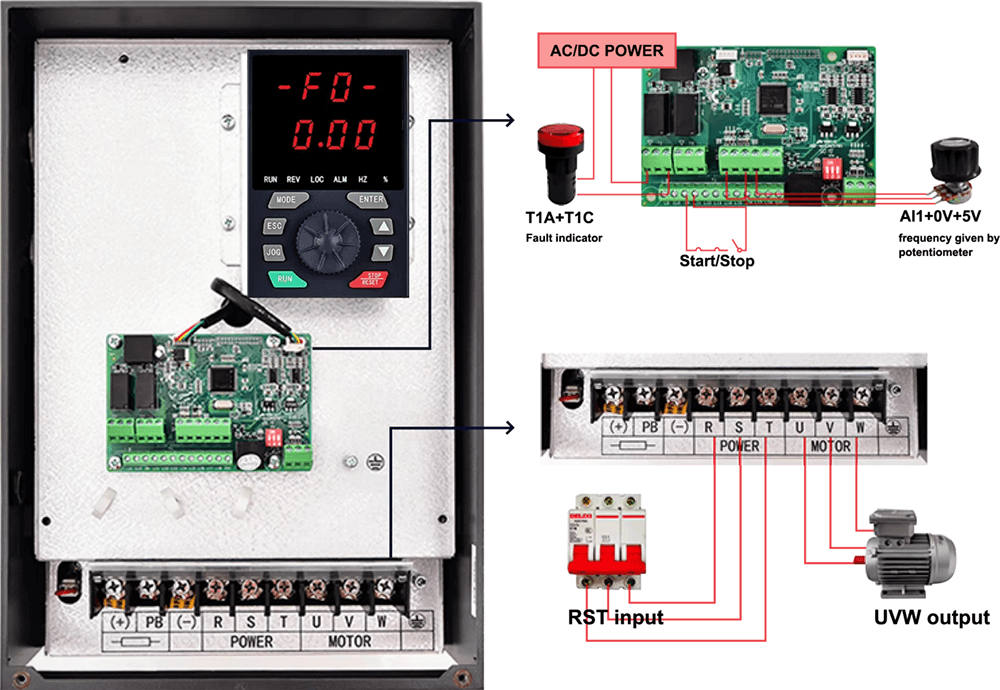

Tín hiệu điều khiển

Tín hiệu cài đặt tần số

Bảng điều khiển tích hợp

Công tắc màng (nút), núm điều chỉnh tốc độ (chiết áp)

Tín hiệu bên ngoài

Cài đặt LÊN/XUỐNG, đầu vào analog, đa tốc độ, bảng điều khiển bên ngoài, giao tiếp nối tiếp

Tín hiệu điều khiển Start & Stop

Bảng điều khiển tích hợp

Nút CHẠY, DỪNG

Tín hiệu bên ngoài

Thiết bị đầu cuối logic đầu vào, bảng điều khiển bên ngoài, giao tiếp nối tiếp

Đặc điểm mạch điều khiển

Có sẵn nguồn điện bên trong

10V

24V

10VDC±5%, dòng điện tối đa 10mA, dùng cho chiết áp tham chiếu

24VDC±5%, dòng điện tối đa 100mA, cho cổng đầu vào logic

Đầu vào tương tự

AI1

Điện áp đầu vào analog: 0-5VDC, hoặc 0-10VDC, trở kháng 30k

Ngõ vào analog hiện tại: 0/4-20mADC, trở kháng 250Ω

Độ phân giải: Chuyển đổi A/D 10 bit

Cài đặt mặc định của nhà sản xuất: đầu vào điện áp 0-5VDC

AI2

Đầu vào analog điện áp: 0-10VDC hoặc đầu vào đầu dò PTC

Độ phân giải: Chuyển đổi A/D 10 bit

Đầu vào logic

LI1-LI8

Nguồn điện 0-24VDC

Logic dương (nguồn) và logic âm (sink) là tùy chọn và mặc định của nhà sản xuất là logic âm

Tiến, lùi, chạy, đặt lại lỗi, đa tốc độ và 69 chức năng khác là tùy chọn

Sản phẩm 220V 0.4kW-2.2kW và 380V 0.4kW-1.5kW chỉ có 6 kênh: LI1-LI6

AI1, AI2

Buộc nhập dữ liệu hợp lệ

Trong các bộ biến tần dưới 11kW (đã bao gồm), AI1 và AI2 có thể được đặt làm đầu vào logic. F309 và F310 là các đầu vào hợp lệ bắt buộc và các chức năng cấu hình của chúng luôn hợp lệ trong quá trình bật nguồn.

Đầu ra tương tự

AO1, AO2

Điện áp đầu ra analog: 0-10VDC, trở kháng tải tối thiểu là 470Ω

Ngõ ra analog hiện tại: 0/4-20mA, trở kháng tải tối đa là 700Ω

Độ phân giải: 8 bit

Tần số đầu ra, dòng điện đầu ra, cài đặt tốc độ, dữ liệu đầu ra nối tiếp và các chức năng khác là tùy chọn

Sản phẩm 220V 0,4kW-2,2kW và 380V 0,4kW-1,5kW chỉ có 1 đầu ra analog là AO1

Đầu ra logic

LO,CLO

Bộ thu mở, dòng điện tối đa 100mA, điện áp tối đa 30VDC

Đầu ra logic hoặc đầu ra xung tùy chọn, cài đặt mặc định của nhà sản xuất là đầu ra logic

Tần số đầu ra, dòng điện đầu ra, cài đặt tốc độ và các chức năng đầu ra khác tùy chọn

Đầu ra rơle

T1A,T1B,T1C

T2A,T2B,T2C

T1A thường mở, T1B thường đóng, điểm chung T1C

T2A thường mở, T2B thường đóng, điểm chung T2C

Công suất tiếp điểm: 5A@250VAC, 5A@30VDC

Lỗi, báo động, đặt tần số đến và các chức năng khác là tùy chọn

T1A mặc định có lỗi, T2A mặc định hoạt động

Các sản phẩm 220V 0,4kW-2,2kW và 380V 0,4kW-1,5kW chỉ có 1 đầu ra rơle, tức là TA TB TC

Truyền thông nối tiếp

MODBUS-RTU, RS-485 2 dây, giao diện đầu cuối

Đặc tính điện

Bảo vệ ổ AC

Bảo vệ mất pha đầu vào, Bảo vệ mất pha đầu ra, Phát hiện thiếu tải, Bảo vệ quá mô-men xoắn, Bảo vệ thấp áp, Bảo vệ quá áp, Bảo vệ quá dòng, Bảo vệ quá nhiệt, Bảo vệ ngắn mạch pha

Bảo vệ động cơ

Bảo vệ nhiệt động cơ, Giới hạn dòng điện động cơ, Quá tải động cơ, Đoản mạch động cơ

Đặc tính điện

Mức độ bảo vệ

IP20

Độ ẩm môi trường xung quanh

95% không ngưng tụ hoặc tích tụ nước

Nhiệt độ làm việc/bảo quản

-10~40°C/-20~60°C

Độ cao

Dưới 1000m

Phương pháp làm mát

Làm mát không khí cưỡng bức

Vị trí lắp đặt

Trong nhà
