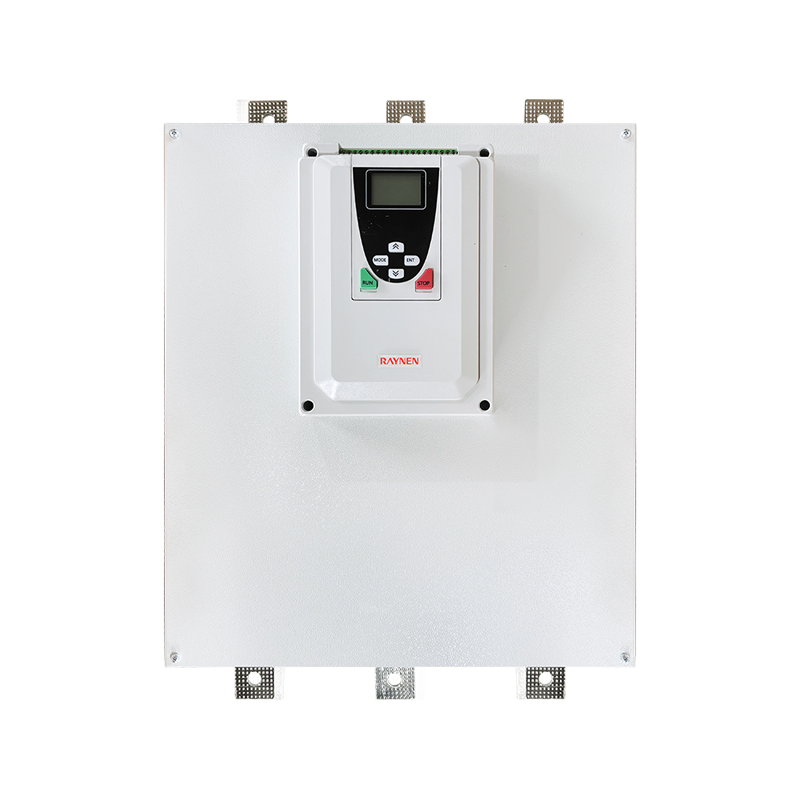

Tóm tắt sản phẩm
Thông số kỹ thuật
 | tham số | |
| người mẫu | RSE-T3-250-O ~ RSE-T3-320-O | |
| Loại bỏ qua | Loại bỏ qua trực tuyến | |
| Điện áp | 380V | |
| Công suất động cơ thích ứng (kW) | 250/280/320 | |
| Dòng điện đầu ra định mức (A) | 500/560/640 | |
| Kích thước (mm) | 600*430*283 | |
| Kích thước lắp đặt (mm) | 519*340 | |
Tổng quan về sản phẩm
| | Nguồn điện điều khiển độc lập (220VAC), cũng có thể cài đặt thông số mà không cần nguồn điện (380V) |
| | Sau khi loại bỏ công tắc tơ bỏ qua, không có giới hạn tiếp xúc của công tắc tơ và tuổi thọ dài hơn |
| | Tương thích với các công tắc tơ bên ngoài, sử dụng linh hoạt hơn và phù hợp với nhiều ứng dụng hơn |
 | Có thể điều khiển các tải động cơ phi truyền thống như động cơ nóng, tải điện trở và tải máy biến áp |
 | Nó có thể thay thế hoàn hảo các công tắc tơ trạng thái rắn và cung cấp thêm chức năng khởi động mềm và dừng mềm |
 | Hỗ trợ kết nối bên trong động cơ, phù hợp với động cơ có thông số kỹ thuật lớn hơn |
Dây điện và thiết bị đầu cuối
Danh pháp mô hình
Bảng lựa chọn
| Model (380V) | Công suất động cơ thích ứng ( kW ) | Tôi ra ngoài (A) | Kích thước Cao*W*D (mm) | Kích thước lắp đặt (mm) | |
| H1*W1 | Khẩu độ | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Hiệu suất & Cấu hình
| Đặc tính điện | |
| Nguồn điện điều khiển định mức | Một pha 220VAC±15%, 50/60Hz |
| Điện áp nguồn định mức | Ba pha 380V~480V (-10%~ 15%) |
| Tần số nguồn điện định mức | 50Hz hoặc 60Hz |
| Số pha được kiểm soát | 3 |
| Động cơ áp dụng | Động cơ cảm ứng ba pha lồng sóc/động cơ không đồng bộ |
| Tần số bắt đầu | Phụ thuộc vào điều kiện tải. Nên khởi động và dừng không quá 10 lần mỗi giờ trong điều kiện bình thường và 6 lần mỗi giờ khi tải nặng |
| Chế độ khởi động | Đường dốc điện áp, đường dốc dòng điện, giới hạn dòng điện, nhích, giới hạn dòng điện áp đường dốc, đường dốc điện áp nhảy đột ngột |
| Chế độ dừng | Dừng tự do, dừng mềm |
| Chức năng bảo vệ | Bảo vệ mất pha, bảo vệ quá dòng, bảo vệ quá tải, bảo vệ mất cân bằng dòng điện, bảo vệ quá nhiệt, bảo vệ hết thời gian khởi động, bảo vệ điện áp thấp/quá áp, bảo vệ quá tần số khởi động, bảo vệ dòng điện cao, bảo vệ sự cố thyristor, bảo vệ trình tự ngược nguồn, bảo vệ lỗi nối dây, v.v. |
| Đặc điểm môi trường | |
| Nhiệt độ hoạt động | -10oC ~ 40oC (40oC ~ 60oC cần giảm công suất) |
| Nhiệt độ bảo quản | -25oC ~ 70oC |
| Độ ẩm tương đối | 95% không ngưng tụ hoặc nhỏ giọt |
| Độ cao | Dưới 1000m (1000~3000m cần giảm công suất) |
| Phương pháp làm mát | Làm mát không khí cưỡng bức |
| Phương pháp cài đặt | Treo tường |
| Khác | Không có khí dễ cháy, nổ hoặc ăn mòn, không có bụi dẫn điện hoặc bột kim loại |
| Tiêu chuẩn và chứng nhận | |
| Tiêu chuẩn thực hiện | GB/T14048.6 |
| Chứng nhận | CCC |
