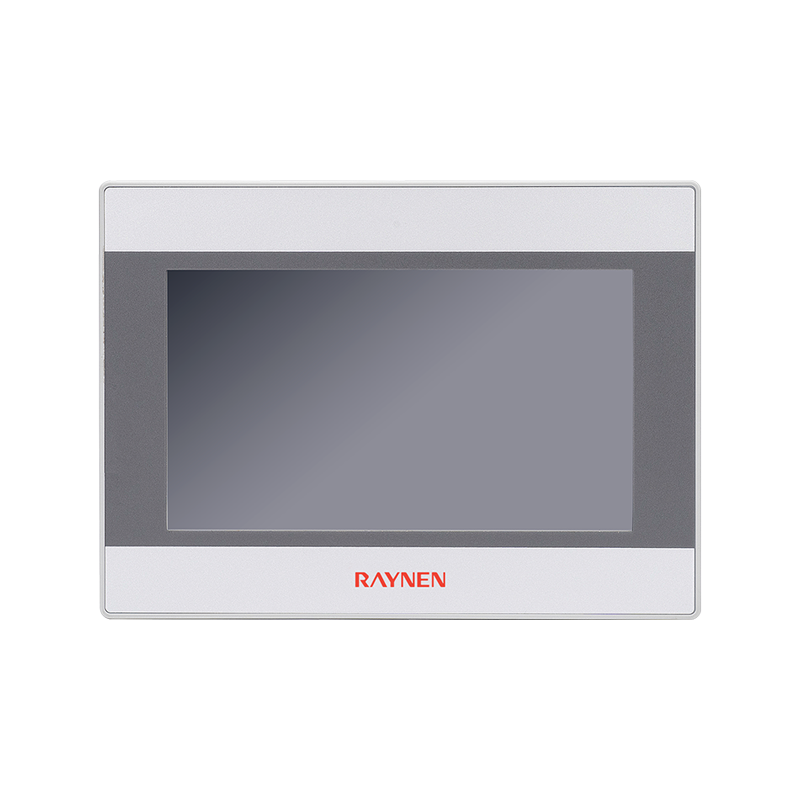

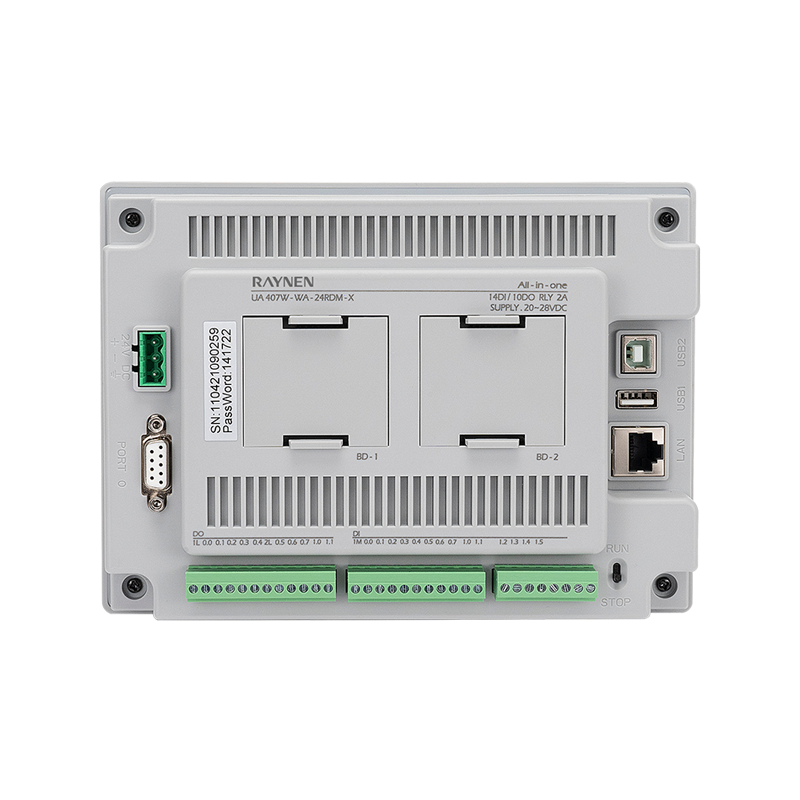

Tóm tắt sản phẩm
| | • Hỗ trợ các chức năng Internet công nghiệp và có thể được vận hành từ xa; • Cổng mạng có thể tải trực tiếp các chương trình HMI và PLC để dễ dàng tải xuống; • Phần thân chính hỗ trợ các đại lượng kỹ thuật số và analog, có thể được chọn cho phù hợp; • Hỗ trợ 2 phiên bản mở rộng BD để thích ứng linh hoạt với các nhu cầu khác nhau tại chỗ; • Phần PLC sử dụng lập trình kiểu Nhật |
Lợi thế
| | | |
| 1GHz | Phần mở rộng BD | RAM 256M/ĐÈN FLASH 256M |
| Tốc độ cao, sử dụng mượt mà | Kết hợp bảng BD khác nhau | Dung lượng lớn, lưu trữ dữ liệu lớn |
| | | |
| | | |
| Tải xuống cổng mạng | RS485 | Môi trường lập trình đa dạng |
| Cổng mạng có thể tải PLC và HMI chương trình | Hỗ trợ thiết bị nối tiếp bên ngoài | Hỗ trợ lập trình tiếng Nhật |
| | | |
| |  | |
| Máy chủ USB | Tập lệnh Lua | IoT |
| Cập nhật chương trình HMI và lưu trữ dữ liệu | Hỗ trợ script, thao tác đa dạng hơn | Hỗ trợ Internet vạn vật công nghiệp, giám sát từ xa |
Kích thước sản phẩm (đơn vị: mm)
Đặc điểm kỹ thuật
| Số đơn hàng | UAE 407W WA-24RDM-X | UAE 407W WA-18RAM-X | UAE 407W WA-24TDM-X | UAE 407W WA-18TAM-X | |
| Thông số kỹ thuật HMI | |||||
| màn hình LCD | Màn hình LCD 7 inch | ||||
| Màu hiển thị | 65535 màu sắc | ||||
| Độ phân giải | 1024×600 | ||||
| Loại đèn nền | IPS | ||||
| Độ sáng màn hình | 400cd/㎡ | ||||
| Cuộc sống đèn nền | > 20000 giờ | ||||
| Kiểu cảm ứng | Loại điện trở 4 dây | ||||
| Bộ xử lý | R16, 1GHz | ||||
| Lưu trữ | FLASH 256 MB 256 MB DDR3 | ||||
| Máy chủ USB | USB2.0 × 1, Loại A (USB1), hỗ trợ cập nhật cấu hình và chương trình cơ sở trên đĩa U | ||||
| Nô lệ USB | không áp dụng | ||||
| Ethernet | Thích ứng 10/100M | ||||
| Phần mềm lập trình | Uniface | ||||
| Phần PLC | |||||
| Bộ nhớ | Dòng Liên Hiệp Quốc | Chương trình 16K Dữ liệu 10K | |||
| Dòng X | Chương trình 32K | ||||
| Tổng số bộ tính giờ | Dòng Liên Hiệp Quốc | Tổng cộng 256, 4 1ms, 16 10ms, 236 100ms | |||
| Dòng X | Tổng cộng 512, 260 1ms, 46 10ms, 206 100ms | ||||
| Tổng số quầy | 256 | ||||
| Đồng hồ | Tích hợp sẵn | ||||
| Duy trì khi tắt nguồn | Hỗ trợ | ||||
| Giao diện truyền thông | PORT0: PPI/MODBUS/Freeport (3-RS485 , 8-RS485-) PORT1: Hỗ trợ PPI (Tích hợp sẵn) | ||||
| Đầu vào kỹ thuật số tích hợp cục bộ | 14 đầu vào 24VDC | 10 đầu vào 24VDC | 14 đầu vào 24VDC | 10 đầu vào 24VDC | |
| Kiểu đầu vào | PNP/NPN | ||||
| Đếm tốc độ cao | Hỗ trợs 2-way 20KHz single-phase input, or 1-way 20KHz AB phase input | ||||
| Đầu ra kỹ thuật số tích hợp cục bộ | 10 Đầu ra, rơle | 8 Đầu ra, rơle | 10 đầu ra, bóng bán dẫn NPN | 8 đầu ra, bóng bán dẫn NPN | |
| Dòng điện định mức trên mỗi điểm [tối đa] | 1Hz | 1Hz | 50Hz ×2 | 50Hz ×2 | |
| Đầu ra xung | - | 4AI | - | 4AI | |
| Đầu vào tương tự tích hợp cục bộ | - | 12 bit | - | 12 bit | |
| Độ phân giải | - | 0-20mA | - | 0-20mA | |
| Đầu vào hiện tại | - | 0 đến 32000 | - | 0 đến 32000 | |
| Định dạng từ dữ liệu phạm vi đầy đủ | - | 2AO | - | 2AO | |
| Đầu ra analog tích hợp cục bộ | - | 12 bit | - | 12 bit | |
| Độ phân giải full-scale range | - | Điện áp 0-10V Hiện tại 0-20mA | - | Điện áp 0-10V Hiện tại 0-20mA | |
| Phạm vi tín hiệu | - | 0 đến 32000 | - | 0 đến 32000 | |
| Định dạng từ dữ liệu phạm vi đầy đủ | | | | | |
| Mở rộng bảng BD | Hỗ trợs up to 2 BD boards | ||||
| Dịch vụ nền tảng | |||||
| Tải xuống từ xa VPN | Hỗ trợ | ||||
| Giám sát dữ liệu từ xa | Hỗ trợ 500 real-time data | ||||
| Đẩy báo động | SMS/WeChat/Điện thoại/ỨNG DỤNG | ||||
| Thông số kỹ thuật điện | |||||
| Nguồn điện | 24V DC | ||||
| quyền lực | 8W | 9W | 8W | 9W | |
| Đặc điểm kết cấu | |||||
| Màu vỏ | Màu xám | ||||
| Vật liệu vỏ | Nhựa PC ABS | ||||
| Kích thước | 203 × 149 × 60 (mm) | ||||
| Kích thước mở | 192 x 138 (mm) | ||||
| cân nặng | Khoảng 1,2kg | ||||
| Nhiệt độ hoạt động | 0 ~ 50oC | ||||
| Mức độ bảo vệ | Mặt trước IP65 | ||||
Sơ đồ nối dây
